液晶がおかしい
おかしいというレベルではないのだが、ある日突然ノートＰＣの液晶に筋がはいってしまい、再起動やドライバのアップデートやらなんやかんややってみたけども改善しない。これはもしかするとマザーのオンボードグラボチップ半田クラックなのか？と思い、とりあえずはケーブルの接触不良を疑ったので、分解してみましょうという事に。
富士通 LIFEBOOK A577/RX キーボード取り外し
定番のノート分解ではキーボードから。A574も同じ構造のようです。
ファンクションスイッチ上部の目隠しパネルを取るのだが、これは嵌っているだけではなく、裏のビスで固定されてるのです。なので、無理やり剥がすとバキッと逝ってしまうので注意が必要。ネジを外すには、当然ながらバッテリを外す必要がある。

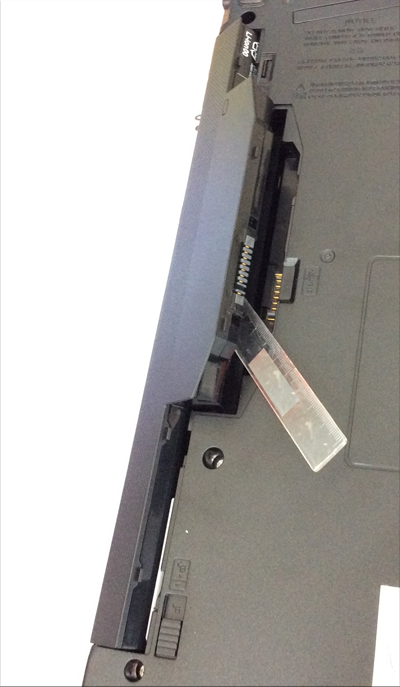

まずはバッテリ
バッテリはスライドして外すタイプではなく、上に持ち上げるタイプなのでこれも間違えないようにしたい。
ビスの位置
緑丸印３つが小さいネジ。青丸印３つが大きい方のネジで計５つ。黄色丸印はパネルの爪。
５つのネジを外したら、液晶を180度展開したうつ伏せの状態で、黄色丸印にある爪の引っかかりを外す。
爪は全部押し込む必要は無く、引っかかりが外れた状態になればＯＫ。
ＰＣをそのまま上向きに戻し、黄色丸印の爪が外れていれば、ディスプレイ側からパネルを起こすように外すと簡単に外れる筈。
キーボードを外す
次にキーボード本体ですが、キーボード左右上側についている緑丸印のビスを外すとキーボードが上側から剥がれる。
下側に爪が嵌っており、且つ、キーボード自体が両面テープで接着されてるので、じわじわディスプレイ側から起こすように剥がしていくと、綺麗に剥がれる。（再利用も可）
※ハーネスが接続されているので、無理に引っ張らないように注意。
コネクター
キーボードハーネスは、基盤側のコネクターロックを下図の矢印の方向に爪でロックを外すと抜けるようになる。
※画像はA574のものなので、モニターケーブルコネクタが違うが、キーボードコネクタは一緒。
ロックが外れた状態
そのまま、黒いハーネスを下側に引っ張ると外れる。
接続はその逆だが、付ける際、くれぐれも一番奥まで入れ、コネクターに対して真っすぐ、平行に差し込まれている事を確認してロックしする事。諄いようだが、もし、斜めに入ったまま電源を入れるとショートするので注意。
同じようなPC（A574）のハードディスク交換もある↓ので、HDD交換については参考にしてください。違いは背面パネルと、モニタコネクターが違う位。
不具合調査
左上（キーボードハーネスの上）にディスプレイケーブルのコネクタがある。この接触を何とかすれば直らないかと、エアブローしたり押したり引いたりしたが現象変わらず。これ以上自分では無理と判断（あっけなく）して、富士通の修理に出す事に。壊れてもいいのなら強行するのですが、うーん。まだまだ使いたいし修理に出せなくなる程壊すのはどうかと。（と言うか、分解したら修理受付してくれないのか？）
見積り
基本料金：15,000円
対象部品：マザーボード18,400円
ケーブル：1,340円
液晶パネル：36,000円
（いずれも税抜き）
結果
結果液晶パネル交換のみだったので、51,000円となりました。
くっ！！痛い。
