NEC VersaPro VJ10M/MH-2 の分解

NEC VersaPro VJ10M/MH-2

NEC VersaPro VJ10M/MH-2 の分解方法です。ハードディスクをSSDに換装しようと思い分解してみました。

NECVJ10

裏を返して、まずDVDドライブを外します。画像はバッテリーが装着されていますが、まず最初にバッテリー等電源や余分なデバイスは外しておいてください。

NEC2

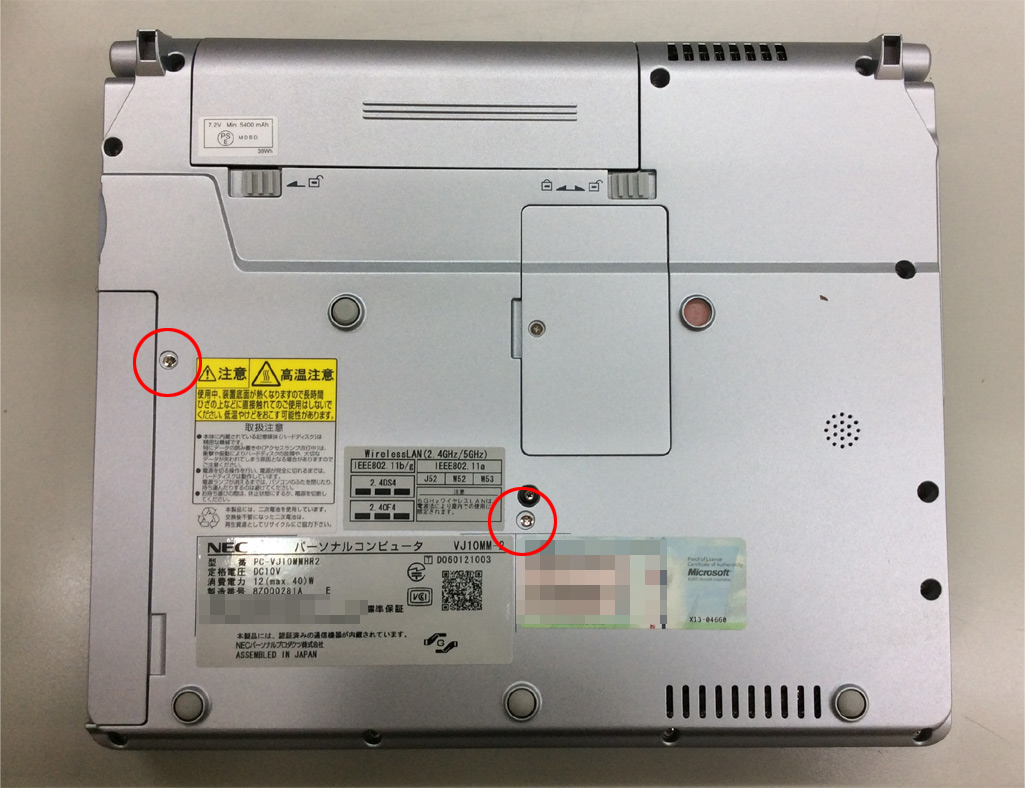

赤丸のネジを外し、DVDドライブを左にスライドして外します。

NEC1

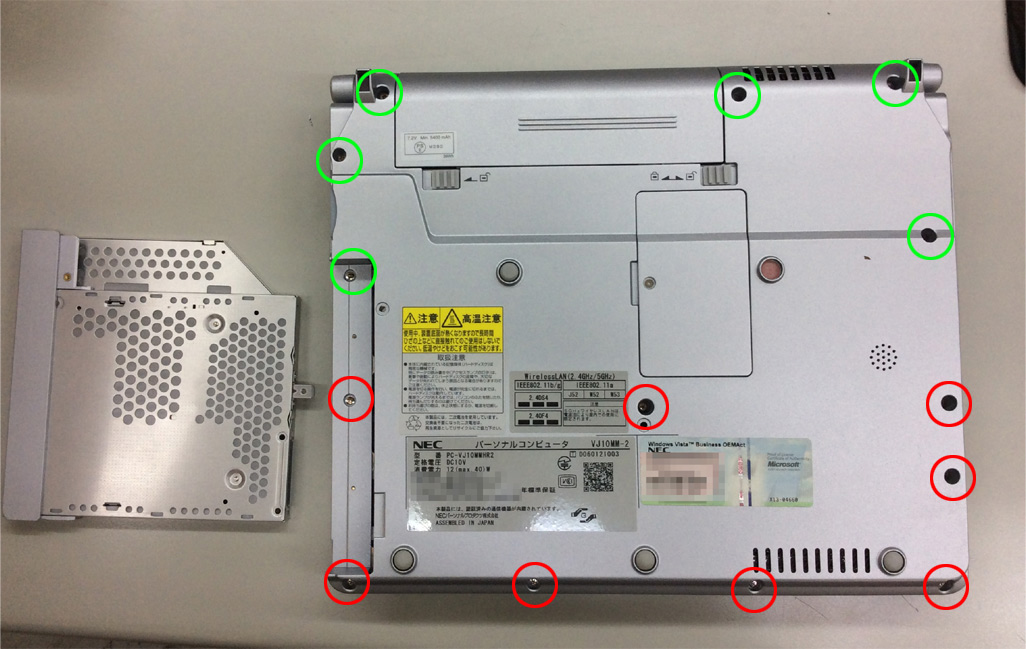

外したら、はずした所に見えるネジ一つを含む赤丸のネジを外します。キーボードやマザーボードまで外したい場合は、緑のネジまで外します。一番上の両側にあるネジは結構硬いです。舐めないように気をつけてください。

外したら表に戻って、マウスパット部分をめくると左側にハードディスクが見えます。

NEC3

ハードディスクを止めている2つの黒いネジをはずすと固定金具が取れ、ハードディスクがフリーになります。

NEC4

絶縁フイルムにくるまれていますので、シール部分を外してからSATAコネクターを外すと2.5インチハードディスクが外れます。

NEC10

SSDに換装すると劇的にではありませんが、なんとか使えるぐらいまで速くなりました。

ハードディスクを換装する場合はここまでです。

マザーボード、CPU等まで見る場合は次に進みます。

キーボードを外す

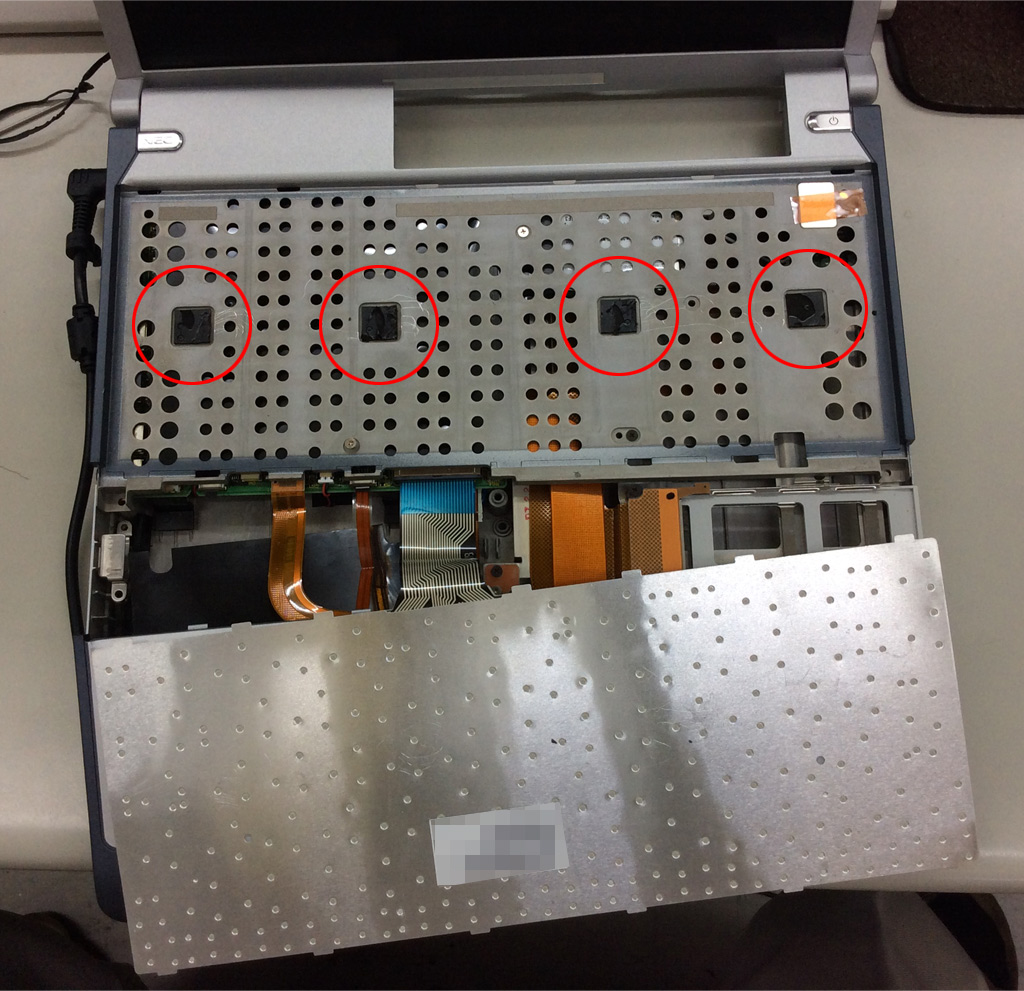

まず、キーボードを外すのですが、キーボード部分は粘着質の四角いゴムで接着されています。キーボードと本体の隙間から、へらのようなものを差込み赤丸部分4箇所の接着を剥がしてください。

※弱くはなりますが、一応再粘着性はあります。

無理な力を掛けるとキーボードが破損しますので気をつけましょう。

NEC6

キーボードが外れたら、緑丸のネジを外します。

NEC11

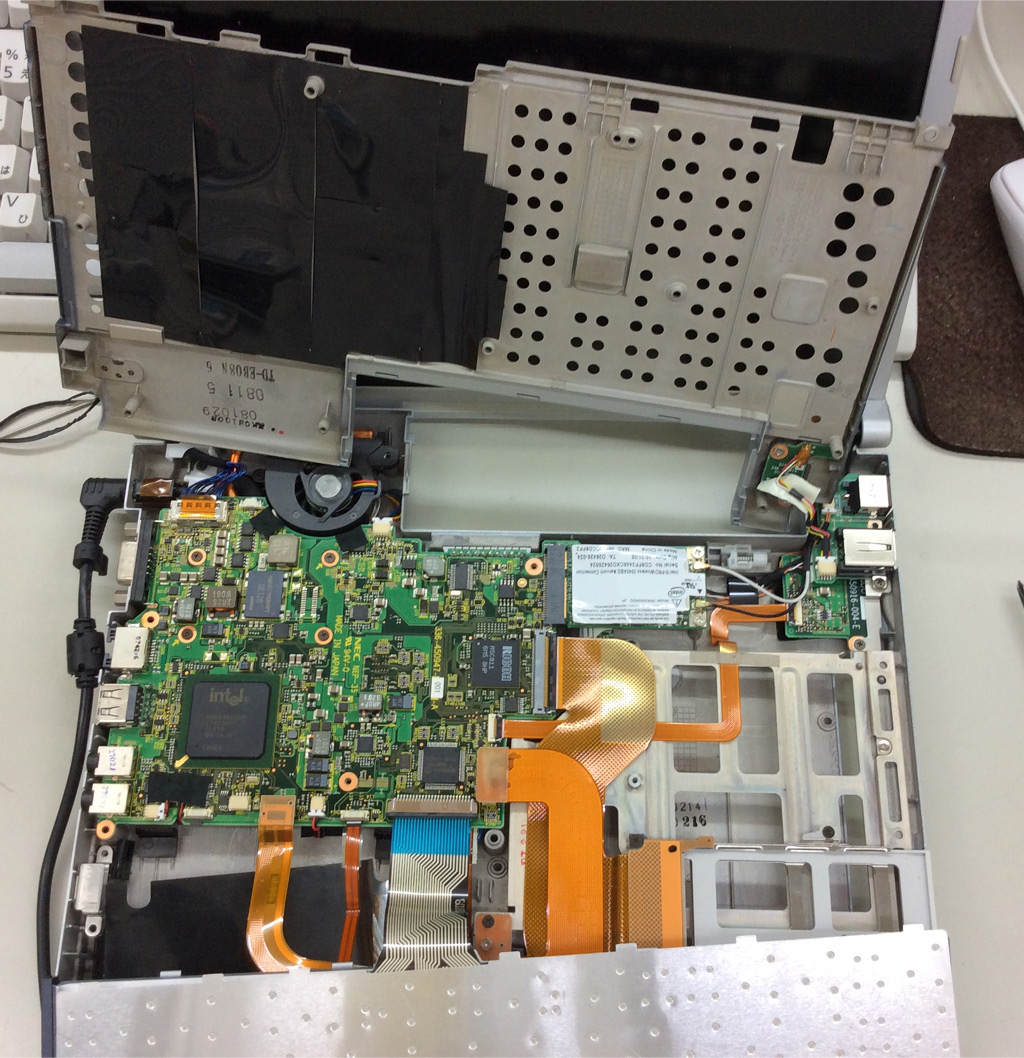

すると、そのカバーが外れます。

NEC5

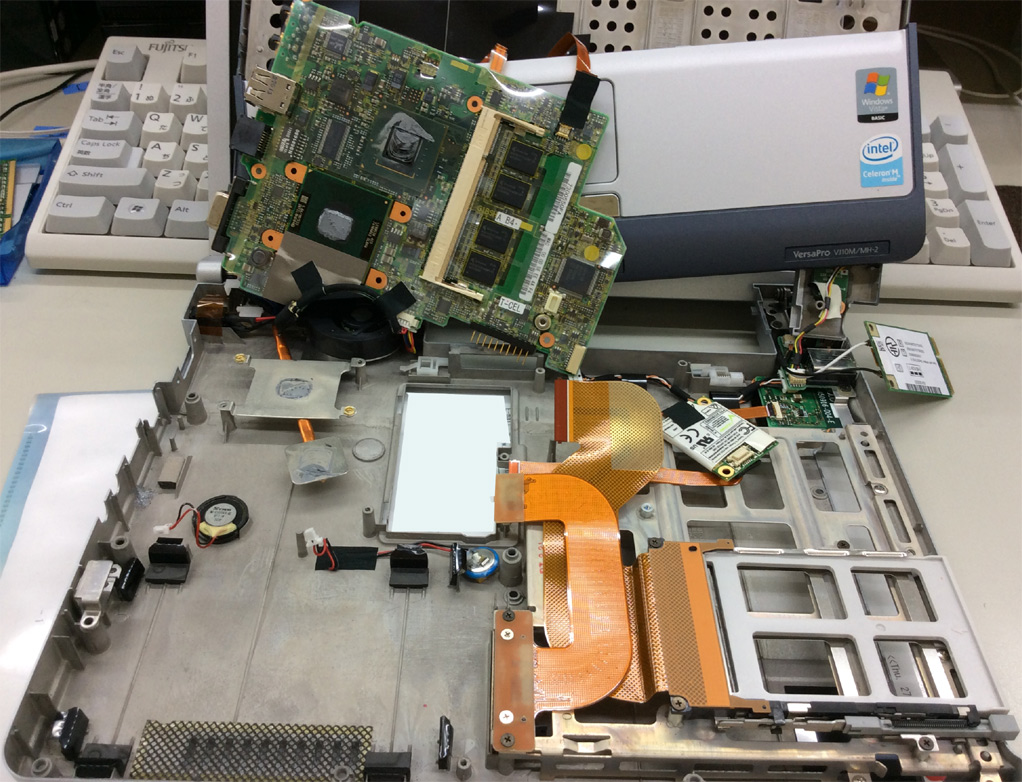

ここからは、マザーボードに接続されている配線と無線モジュールを外し、更に左側にあるVGA端子の接続固定用ボルト等、固定されているシール等を外せばマザーボードは外れます。

NEC7

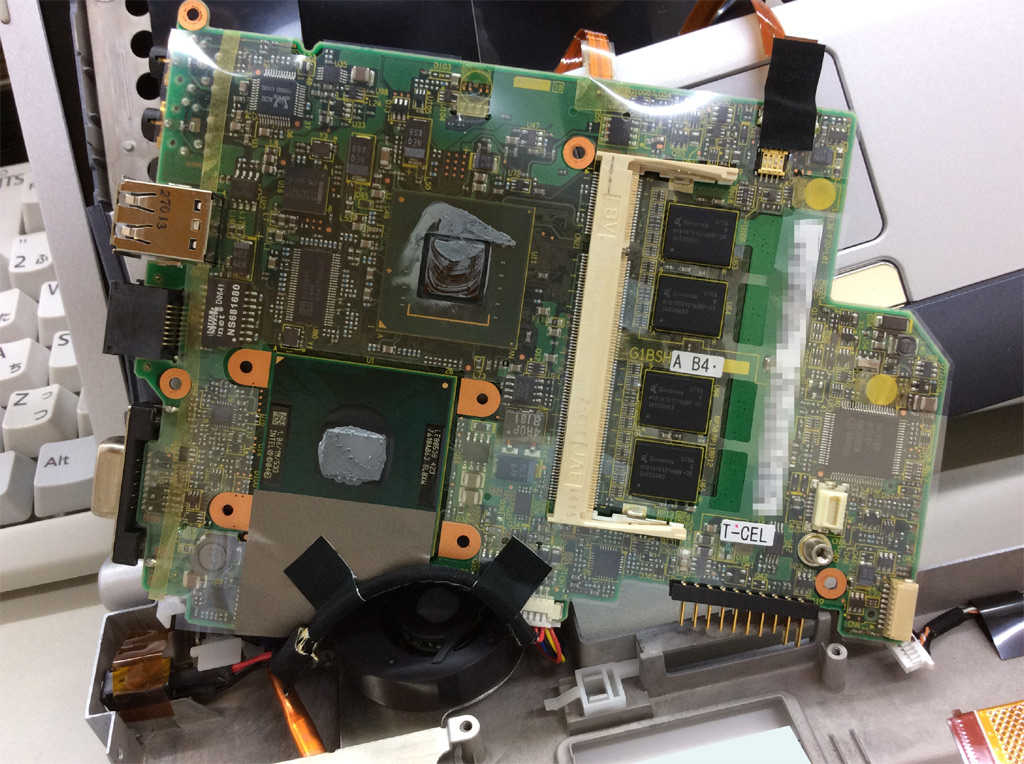

真ん中辺りに見える青く丸い部品がCMOS用電池です。リセットしたい場合は繋がっているコネクターを外せばいいでしょう。

NEC8
マザーアップ

ここまでばらせれば、大体の作業は出来ると思います。
ご健闘を祈ります。
