SONY BDP-S350を分解する。
この記事で、どうしてもBDソフトが読めなくなったので、とりあえずはディスクを交換しましょうという事になったので、先ずは分解方法から。
※分解に使うプレーヤは海外版だが、日本版とは文字が違うだけで他は全く同じなのでご了承願いたい。

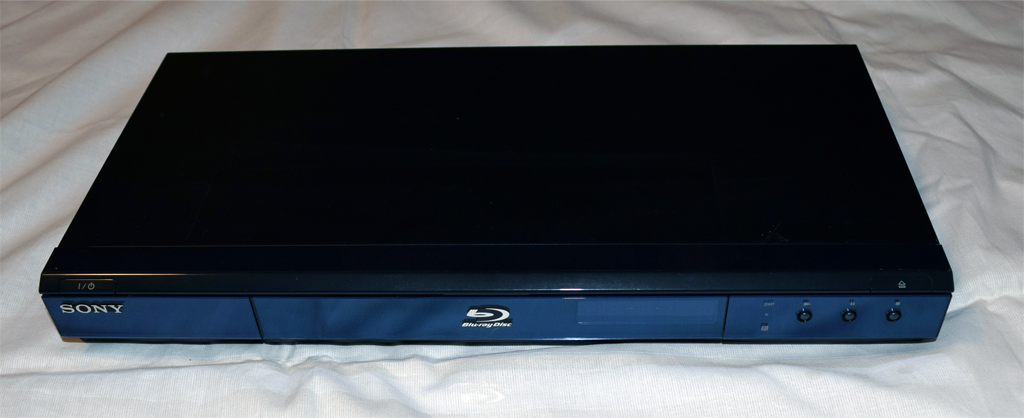

カバーを外す
![](https://www.tomsword.com/weblog/wp-content/uploads/DSC_0147-400x163.png)
裏側3つ、側面2つのネジを外す。
![](https://www.tomsword.com/weblog/wp-content/uploads/DSC_01462-400x217.png)
![](https://www.tomsword.com/weblog/wp-content/uploads/DSC_01481-322x300.png)
外すとカバーを後ろ側にずらす事で外す事が出来る。
![](https://www.tomsword.com/weblog/wp-content/uploads/DSC_01532-400x205.png)

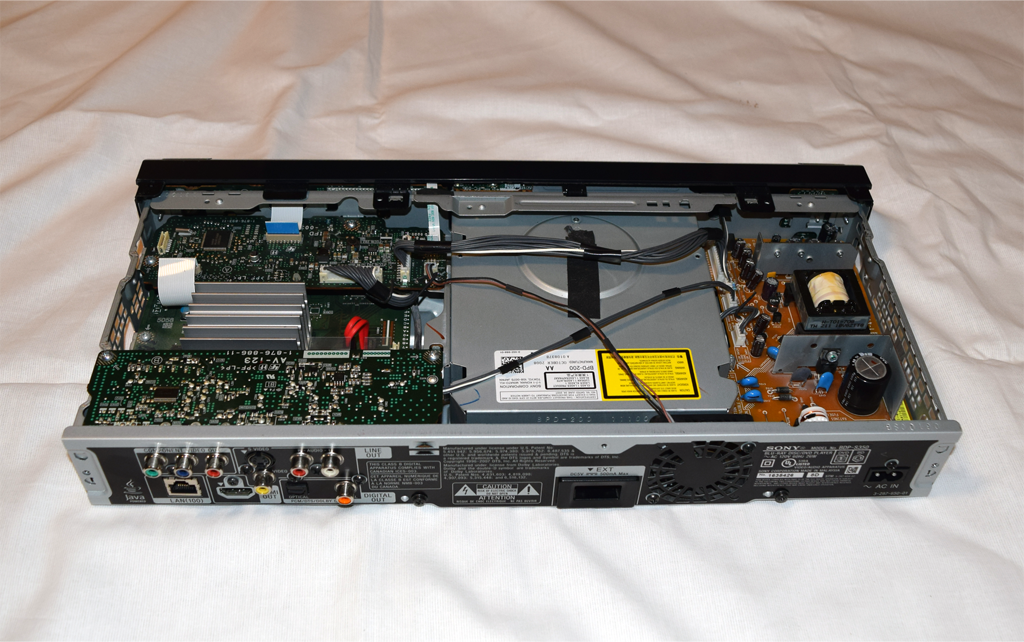

開きました。
![](https://www.tomsword.com/weblog/wp-content/uploads/DSC_01552-400x251.png)
フロントパネルを外す
これはすべて爪だけで固定されているので、ドライバーなどは要らない。片側側面の爪を外し固定したまま、上下にある爪を一つずつ順番に外していけばカバーは簡単に外れる。
![](https://www.tomsword.com/weblog/wp-content/uploads/DSC_0159-400x275.png)

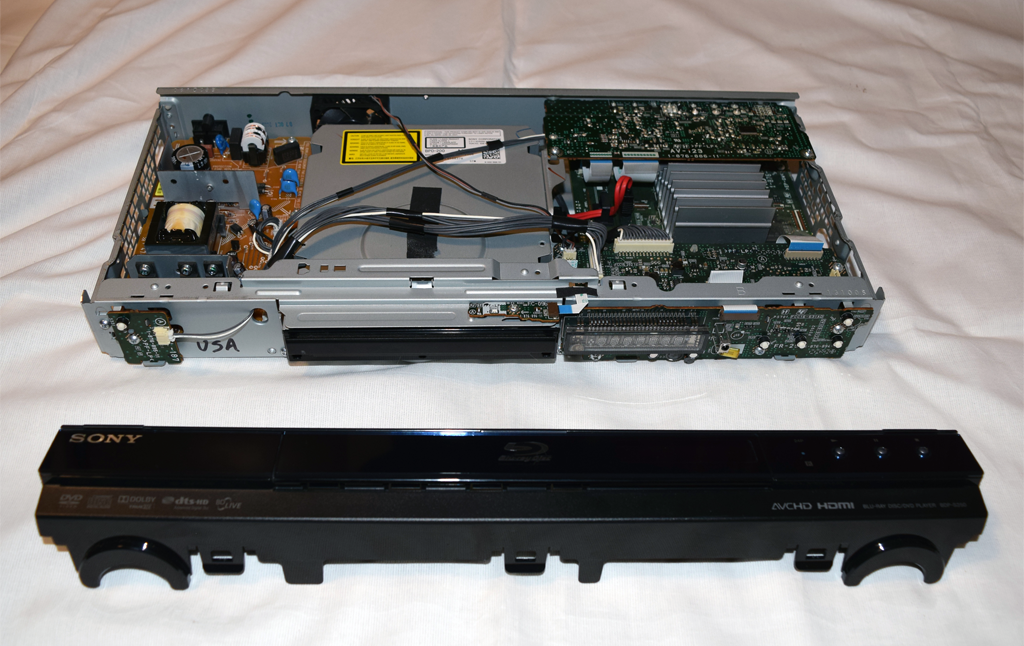

外れました。
![](https://www.tomsword.com/weblog/wp-content/uploads/DSC_01622-400x252.png)
コード類を外す

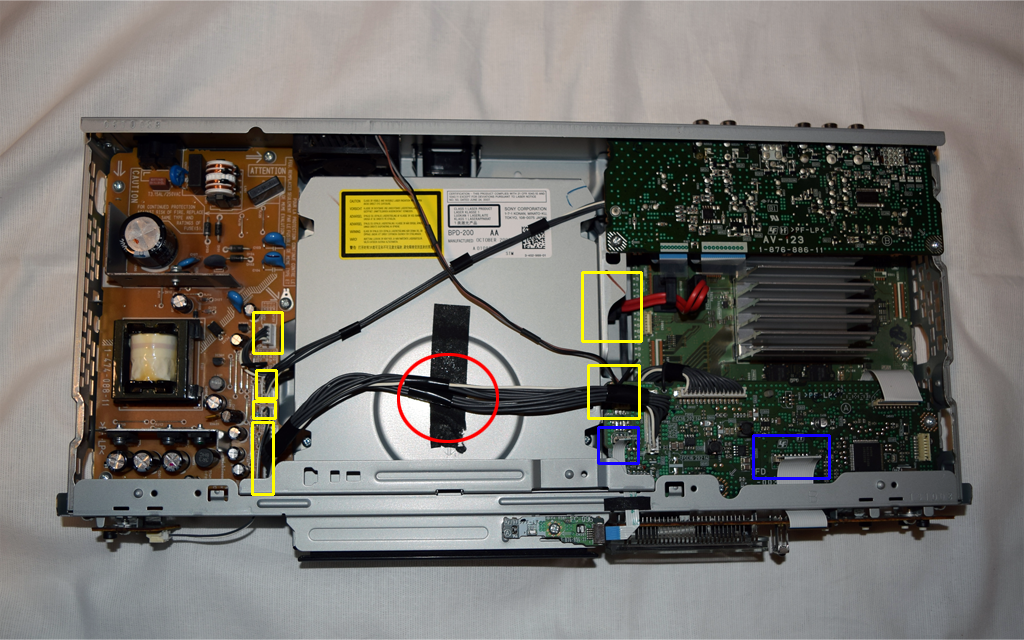

黄色枠のコネクターと、青色枠のフレックスケーブルを抜く。何れもロックは無いので、やさしく抜くと簡単に抜ける。黄色枠は針金で固定されている所があるので、それは解いてからコネクタを抜く。
![](https://www.tomsword.com/weblog/wp-content/uploads/DSC_01632-1-400x250.png)
赤〇印真ん中ドライブにテープで固定されているケーブルも外しておく。両方のコネクタを外してドライブに付けたままでも良い。私は、作業がし難いのでドライブからは外した。
内側フロントパネルを外す

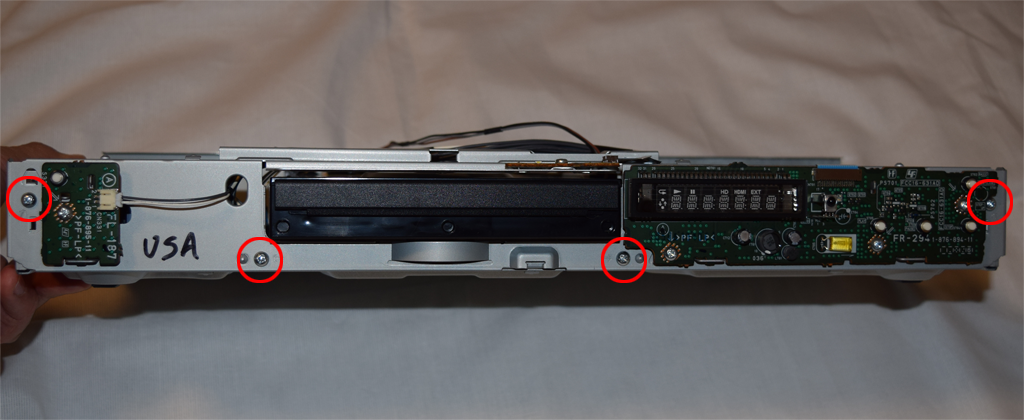

全面と上面から攻めるのだが、先に全面から外す。上側は固定させておいた方が、いきなり外れたりしないからだ。まず、赤〇印4つのネジを外す。
![](https://www.tomsword.com/weblog/wp-content/uploads/DSC_0169-400x164.png)

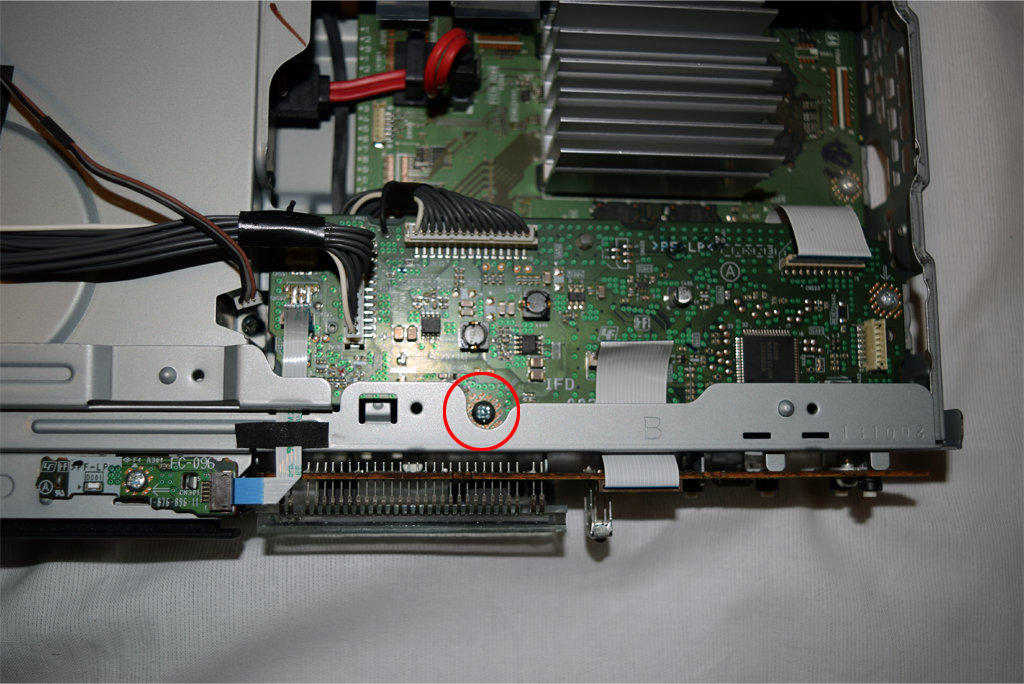

最後に上面のネジ一つを外すと、フロントパネルは外れる。
![](https://www.tomsword.com/weblog/wp-content/uploads/DSC_01702-400x267.png)

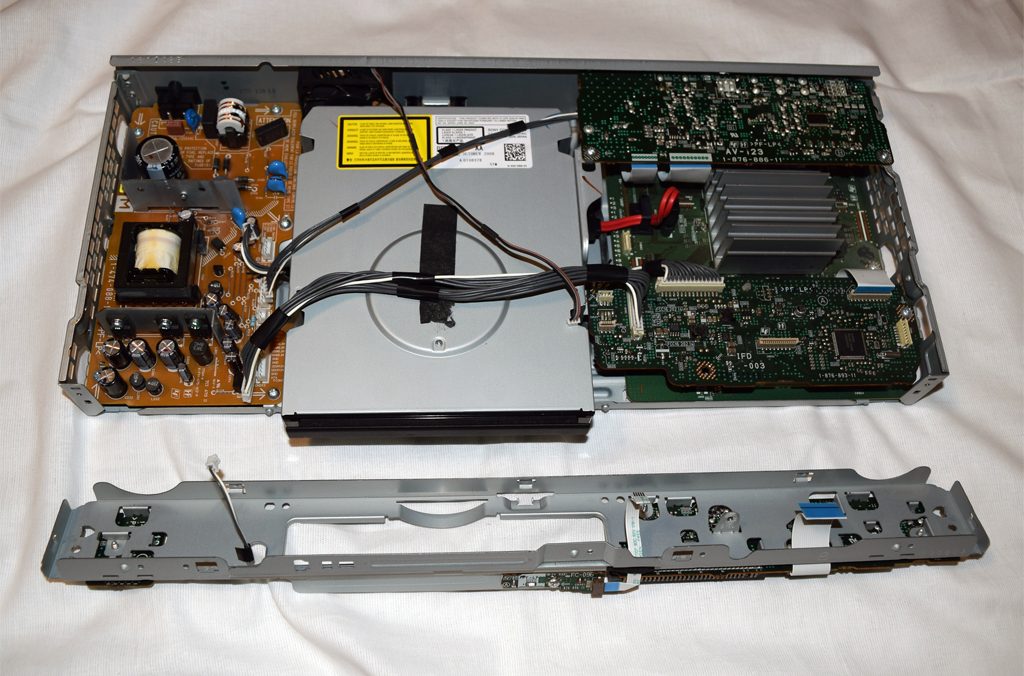

各ケーブルがあるので注意しながら外す。
![](https://www.tomsword.com/weblog/wp-content/uploads/DSC_01712-400x264.png)
外れました。
BDドライブを外す

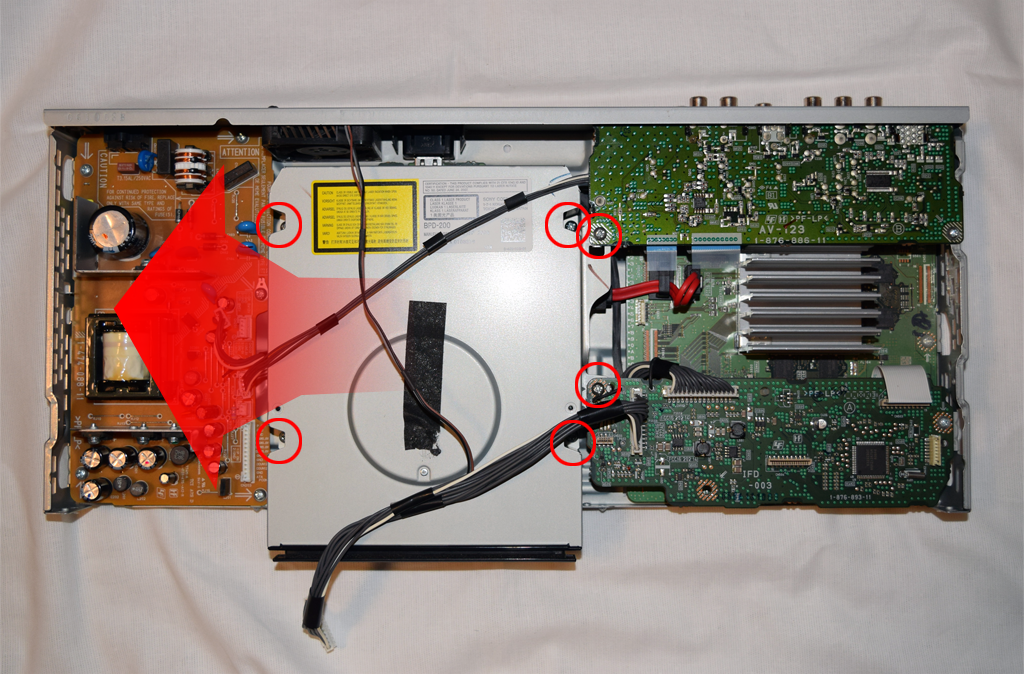

いよいよ最後のドライブの取り外しにかかる。赤〇印6つのネジを外すとドライブはフリーになる。
![](https://www.tomsword.com/weblog/wp-content/uploads/DSC_01722-400x263.png)
矢印の方向へ、ずらしながら上に抜くとドライブは外れてくれる。
![](https://www.tomsword.com/weblog/wp-content/uploads/DSC_0174-304x300.png)

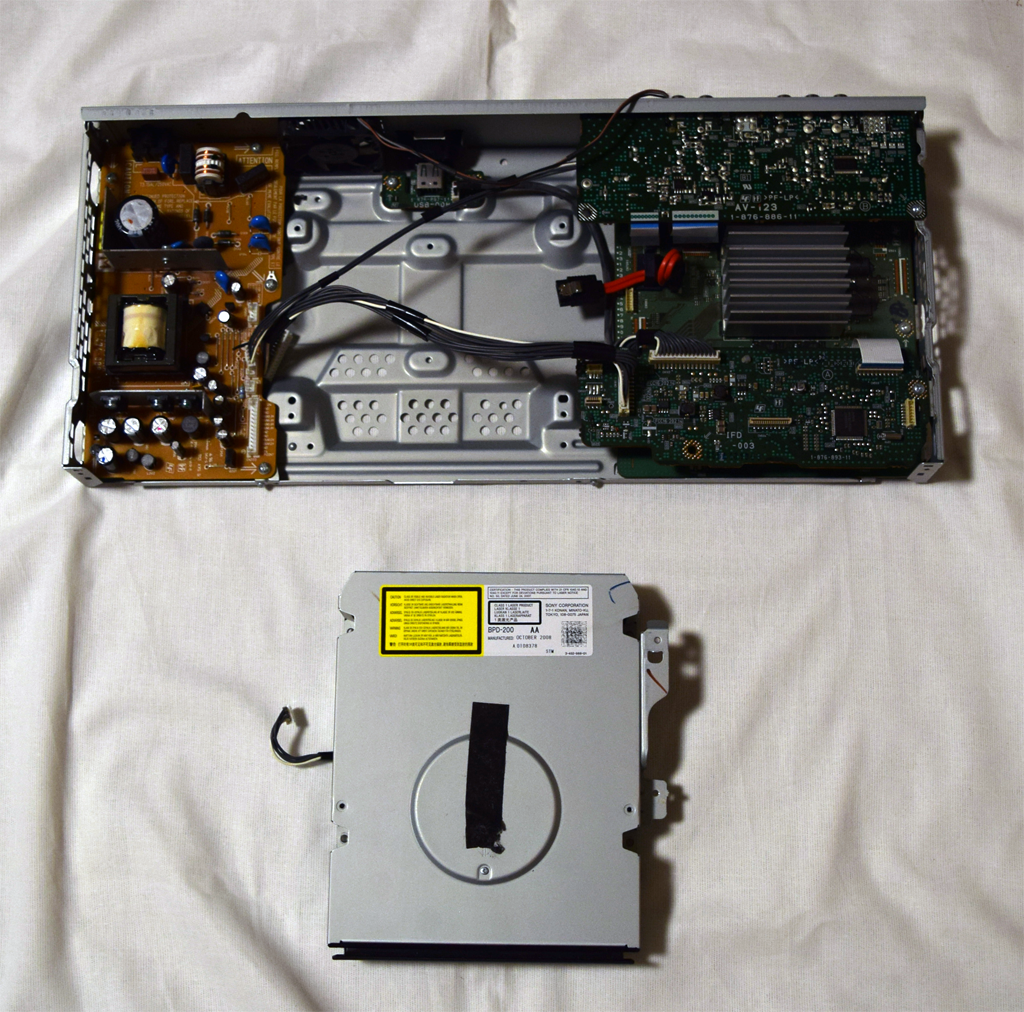

無事外れました。
これから、ドライブのピックアップ交換に移る。
続く↓
