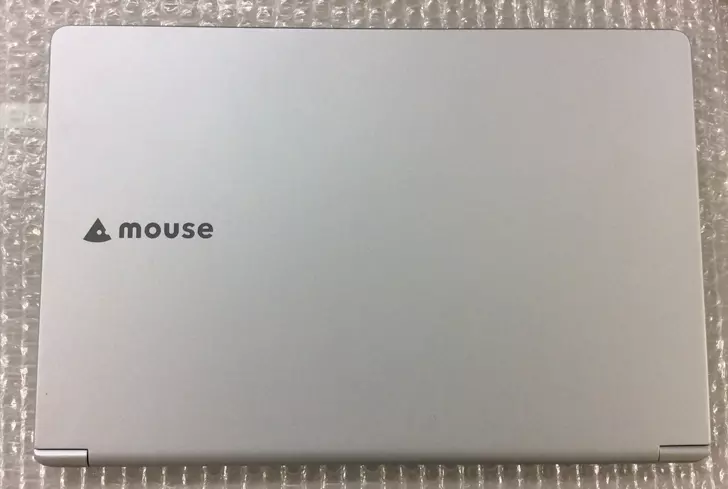

私いち推しのマウスコンピュータ。
![](https://www.tomsword.com/weblog/wp-content/uploads/IMG_1303-400x269.webp)
スペックはまぁまぁ。
- Windows 10 Home 64ビット
- 14型モニタ
- インテル Core i7-10510U
- メモリ 8GB
- 256GB M.2 SSD
- Office Home & Business 2019
M.2 がNVMeじゃない以外は、結構良いスペック。
分解開始

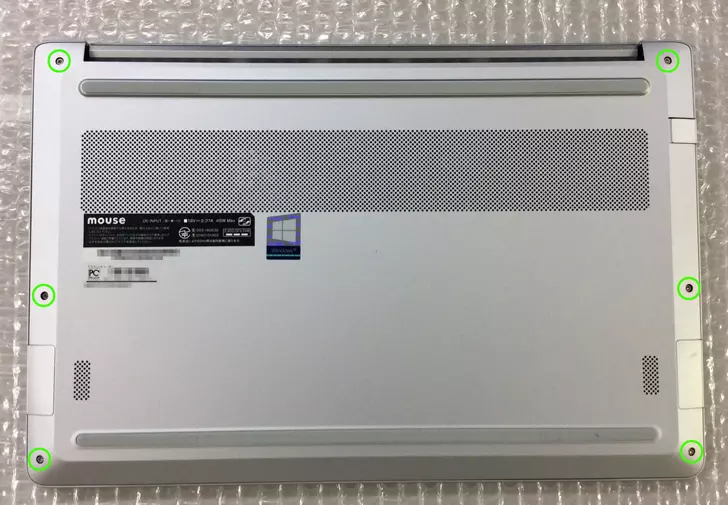

至極簡単。周りのネジ6つを外すだけ。
![](https://www.tomsword.com/weblog/wp-content/uploads/IMG_1304-400x277.webp)
表からのキーボード固定等はないので、裏からのみで外すことが出来る。
![](https://www.tomsword.com/weblog/wp-content/uploads/IMG_1305-400x300.webp)

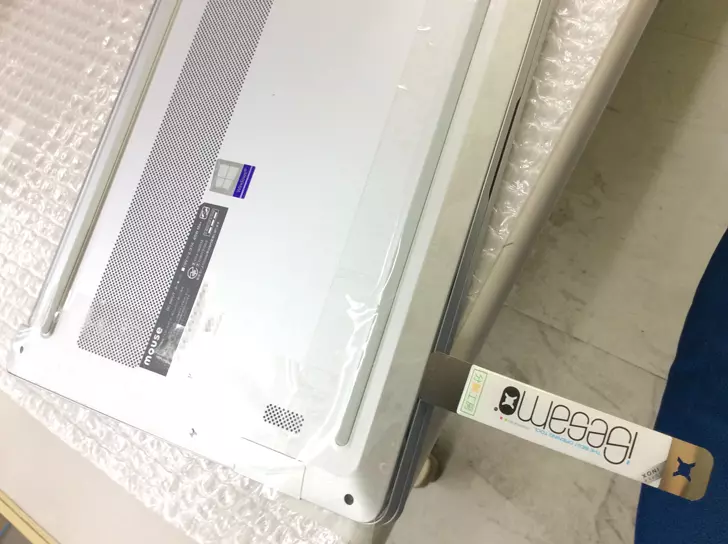

爪は一応あるのだが、軽くかかっているだけなので、スパッジャーを差し込むと簡単にパキパキはずれてくれる。
心配り

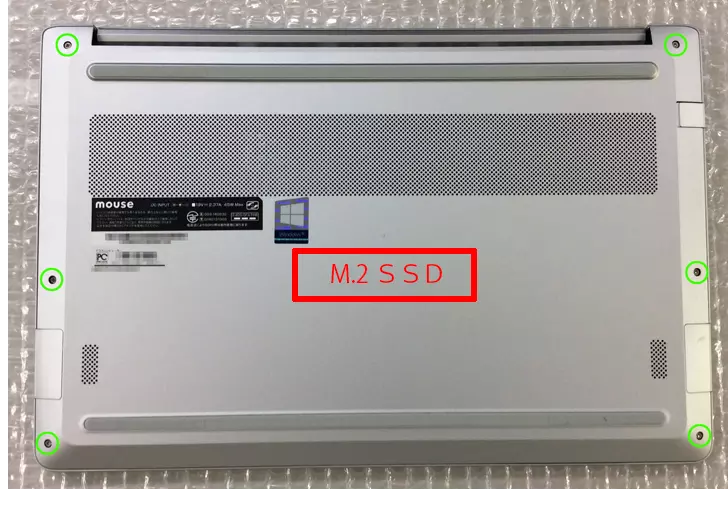

注意点としては、裏蓋の真ん中にM.2 SSDの熱を裏蓋に伝える放熱粘着テープが備わっている。この辺りが設計上素晴らしいなぁと感心するところだ。他メーカーではこのような気遣いは行われているのは稀だ。
![](https://www.tomsword.com/weblog/wp-content/uploads/IMG_13042png-400x277.webp)
なので、ここだけ粘着テープが引っ付いているので、ゆっくり裏蓋を剥がす必要がある。
![](https://www.tomsword.com/weblog/wp-content/uploads/IMG_1306-230x300.webp)

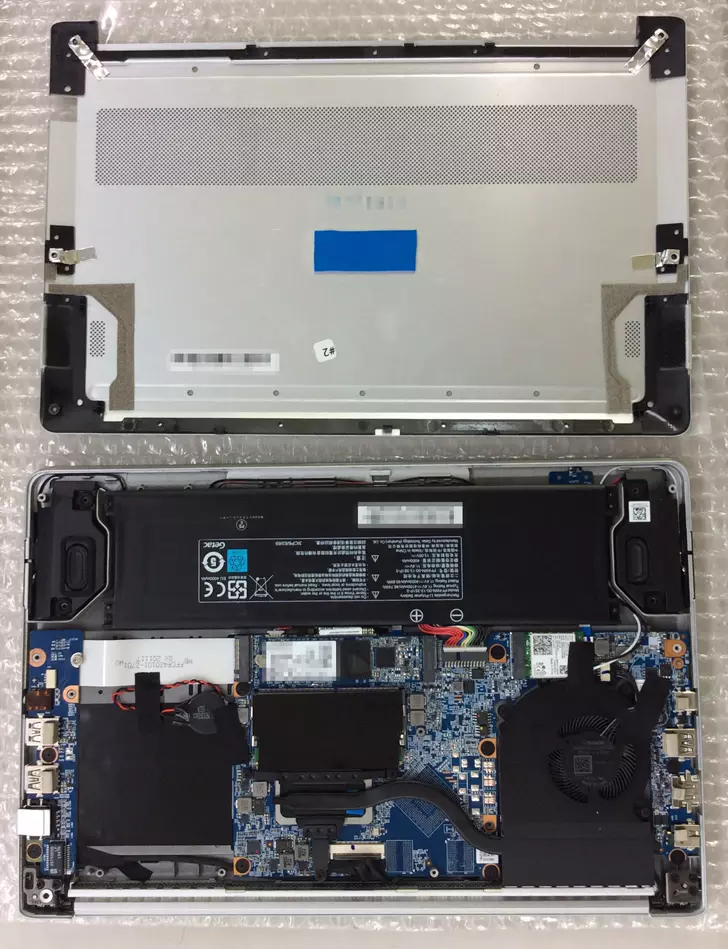

外れました。
裏蓋にある青い部分が放熱粘着テープ。わざわざヒートシンク付きのM.2を購入する必要はない。最近のマザーはヒートシンク付きが多くなってきているが、それにしてもなかなか良いパソコンだと思う。
