logitech g29 ハンコン修理（その５、分解、比較編）

まずは分解

輸入したg29の動作を確認し、使えることが分かったので、壊してしまった基盤だけをとりだしてみる。

最初にハンドル中央の六角ねじを外してしまいがちだが、これを先に外してしまうと後で意図しない形でハンドルが外れてしまい、コネクタを痛めてしまう恐れがあるので最後にする。先にハンコンを逆さに立てた状態で、スイッチ部裏側の緑丸印をつけた位置のネジを外してゆく。

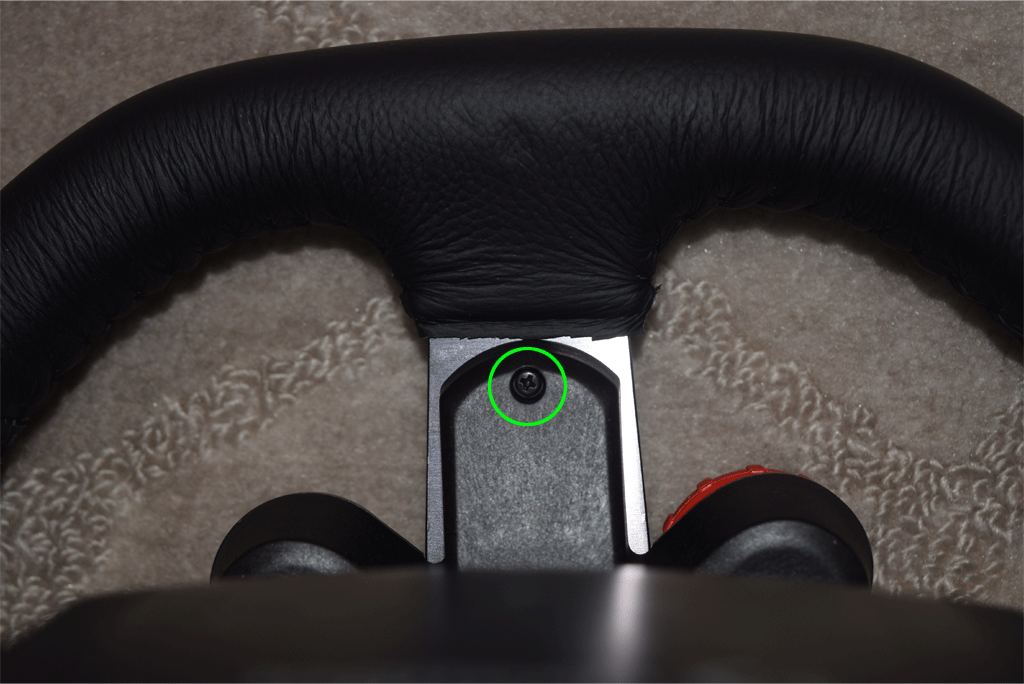

左下スイッチ部分のネジはドライバーが入らないので、柄のないドライバーか、先の長いドライバで外す。

これでスイッチ部裏の固定ビスはこれですべて外れた。ちなみに、青いスイッチのネジは外す必要はない。

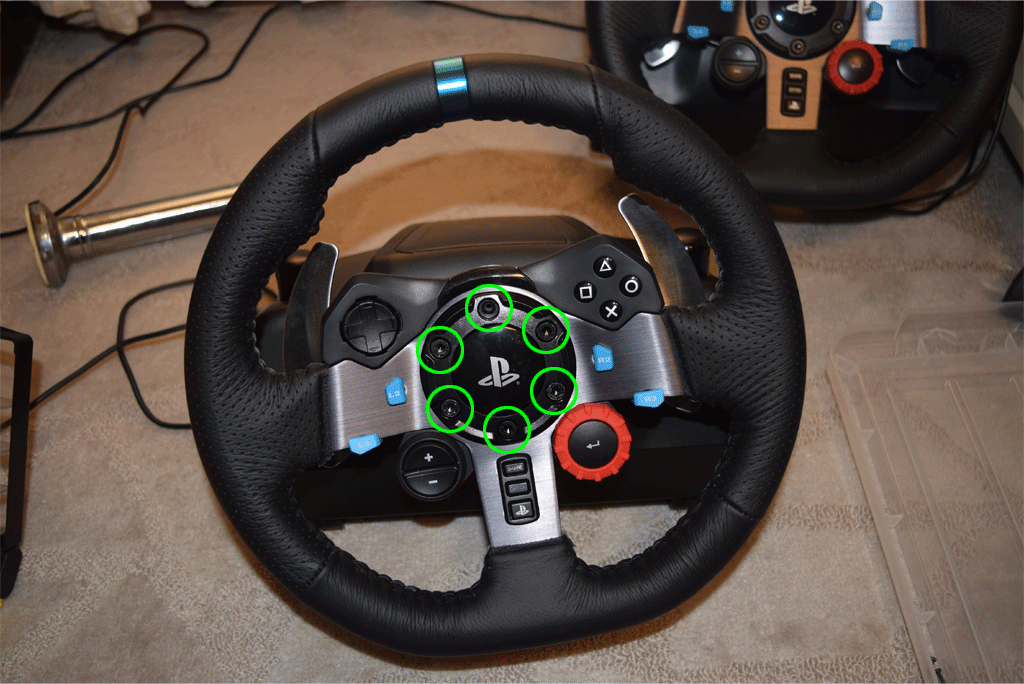

本体をもとにもどして、やっと六角ねじを取り外にかかる。

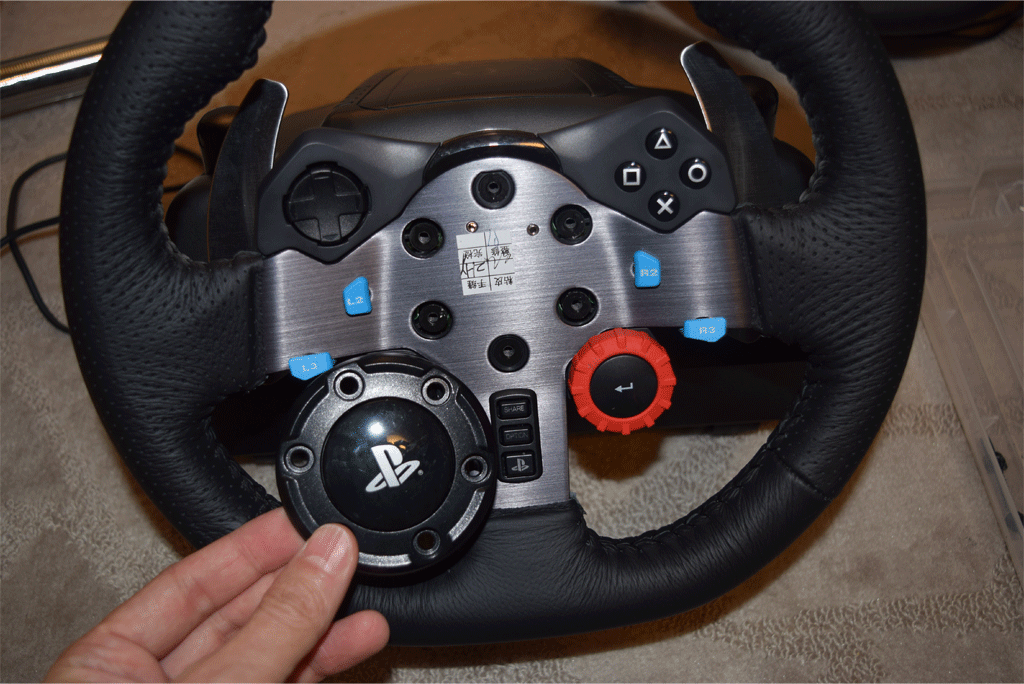

ネジを外すとホーンボタン部分が外れる。

これでハンドルがフリー状態になる。

ここからがちょっとコツがいる。

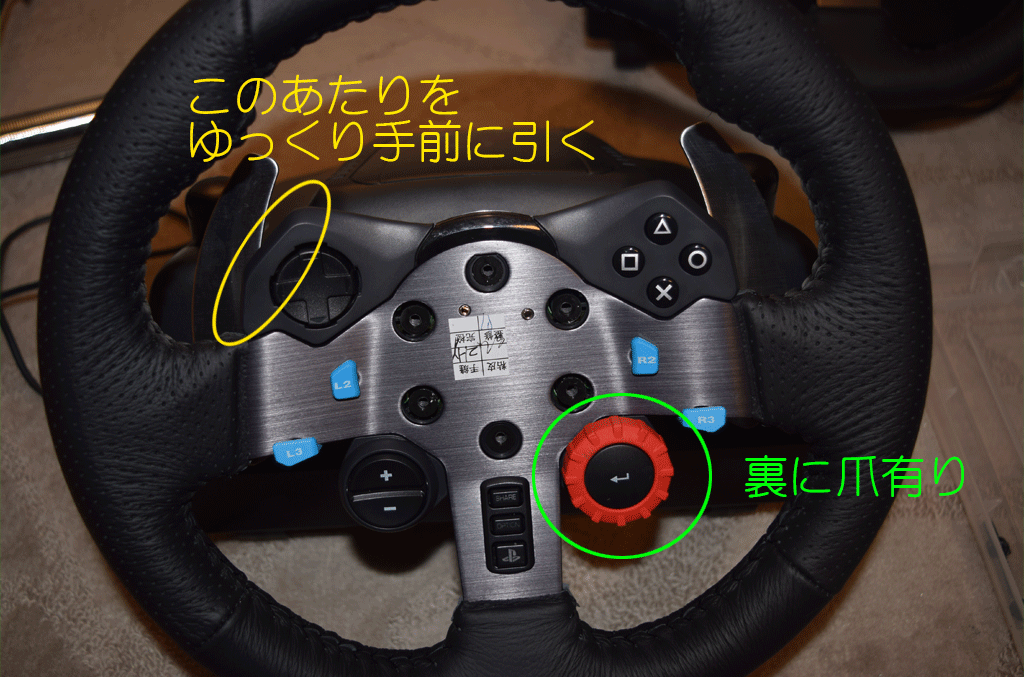

スカッと外れればいいですが、引っ掛かりがあり簡単に外れない。私はここで無理やり引っ張って、上のPS切り替えスイッチを折ってしまった。右下の赤色丸スイッチ辺りに爪が隠れているので、ここを支点として左上を引くように外す。

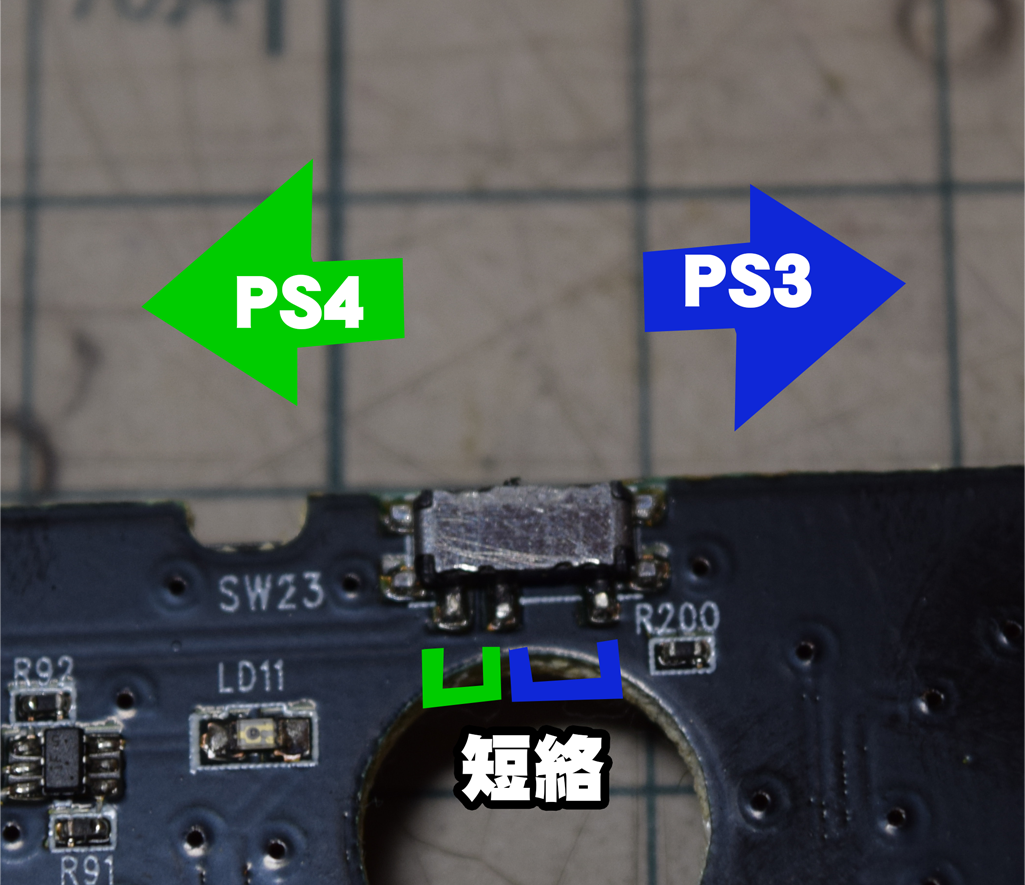

右下を支点にして左上を手前に引いて外す。引っかかった感触はあるが、少しずつ浮かせて行くと、パキという音ともにハンドル部が外る。PS切り替えスイッチは、このような形でかなり小さい。

反対側は嵌っているだけだが、間違えるとポッキリ行く。

上の方で抵抗を感じる場合は、少しスイッチを左右に振ると引っ掛かりが外れる。ま、実際折れてもあまり動かすことがないので実害はなし。動かす場合は、針のような先のとがったもので動かすことはできる。とはいえ折りたくはない。

外れると中央にケーブルがつながっているので、これをケーブル根本を引っ張るよう真後ろに外す。斜めに引っ張るとピンが歪む場合がある。
（↑この方法が合っているか不明。ご指摘プリーズ。）

外れたところで、ハンドル台座部分が３つのネジで固定されているので外す。

ここは一番力がかかる所なので、ゆるみ防止もあるのか結構硬い。戻す時もここの締め付けはしっかり行わないとぐらつきが出る。んー。もっと簡単にメンテが出来るように設計できないのかなぁ。というか、メンテ前提では作ってないから当たりまえと言えば当たりまえ。その辺りの企業の諸事情があるから難しいとしても、うーむ。と不満を感じながら分解。

これで本体のカバーを外す準備が出来た。

裏を返して、緑丸のネジを外す。赤×は外す必要はない。これはハンドル角制御部品の固定用。

間違って外してしまったらハンドルのセンターが狂うので注意。

机固定用の大きなノブは短くしておくだけでＯＫ。カバーをハンドル側からケーブルに気を付けながら上げていくとノブが少し引っかかるので穴に押し込むような形でカバーを剥ぎとる。

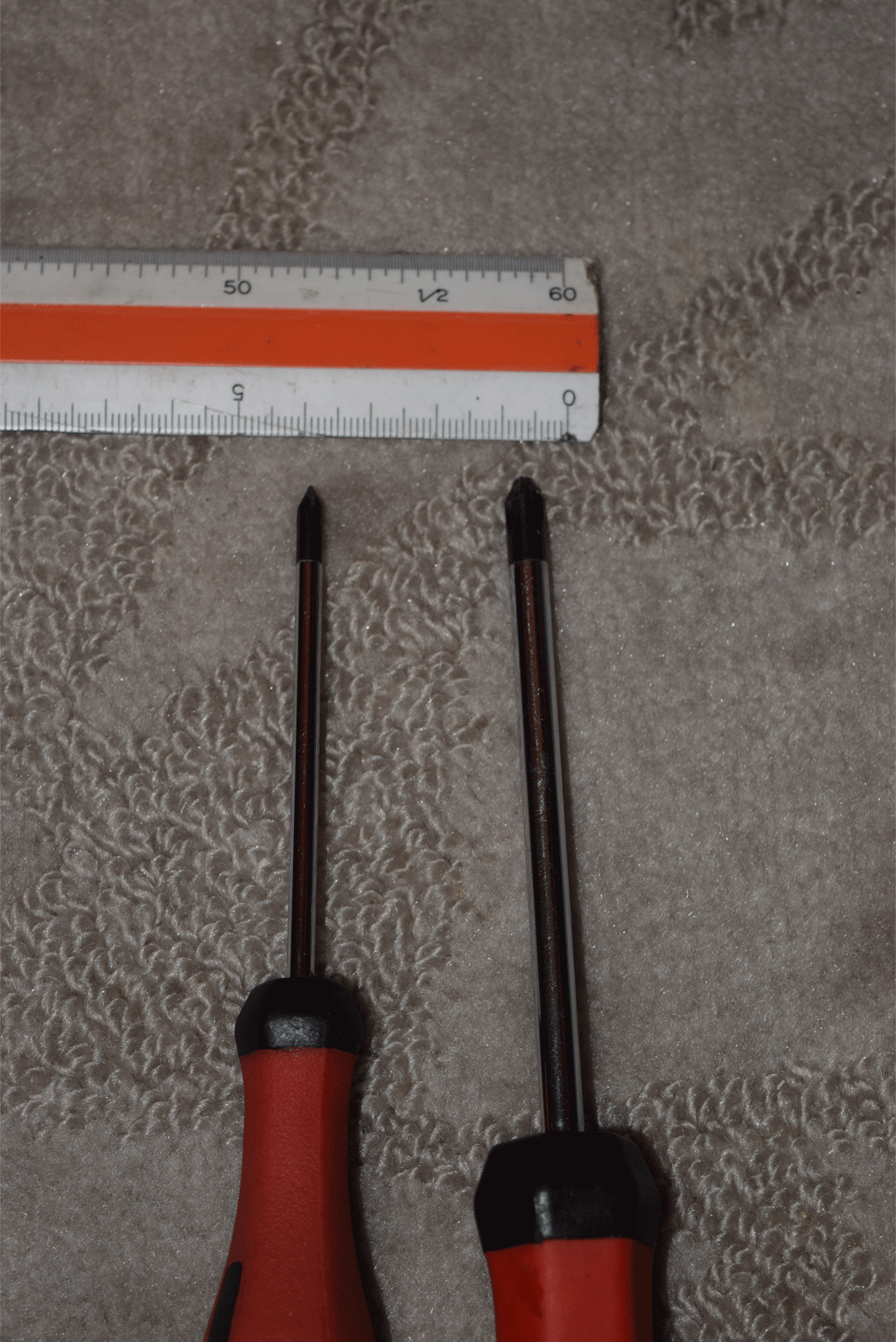

ネジは、細目の頭なので、細目（#0）のドライバーが必要。

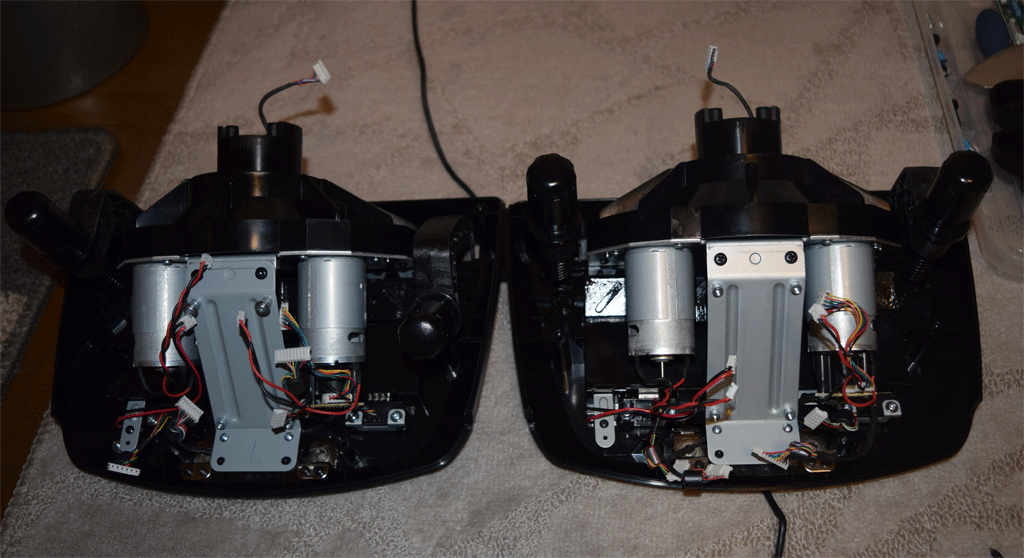

これで、めでたく中を開く事ができた。

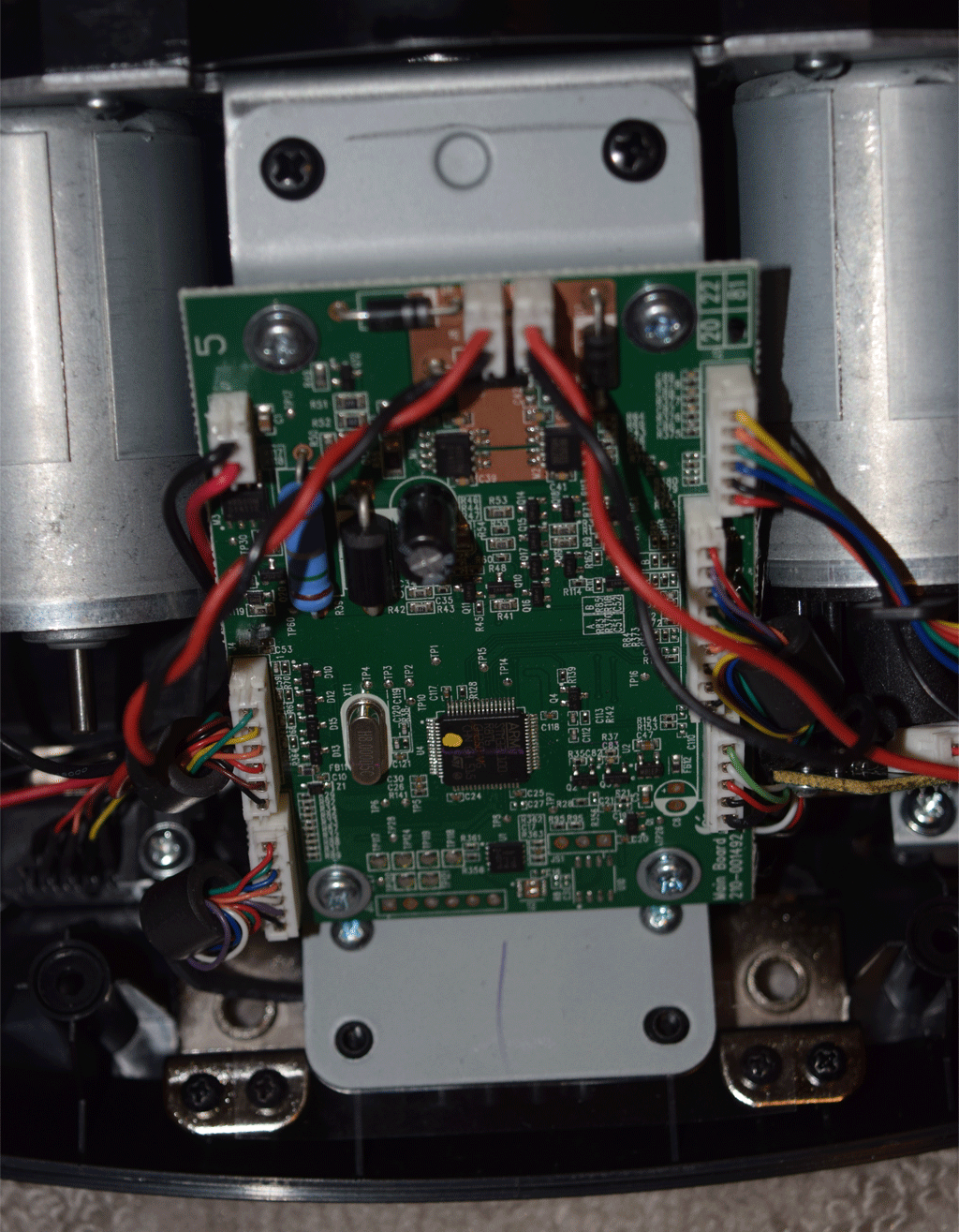

さて、必要なのは中央の基盤。これを外すのは、コネクターを外してネジを4か所外すだけでいいので説明も要らないでしょう。

モーター型番は、RS-555SH-15260　でした。

壊れた自分の基盤と比べてみる

型番も配置もチップ番号も全く同じ。製造年と思われる２１、２２の塗りつぶしだけ違っている。ベース部分も全く同じ。

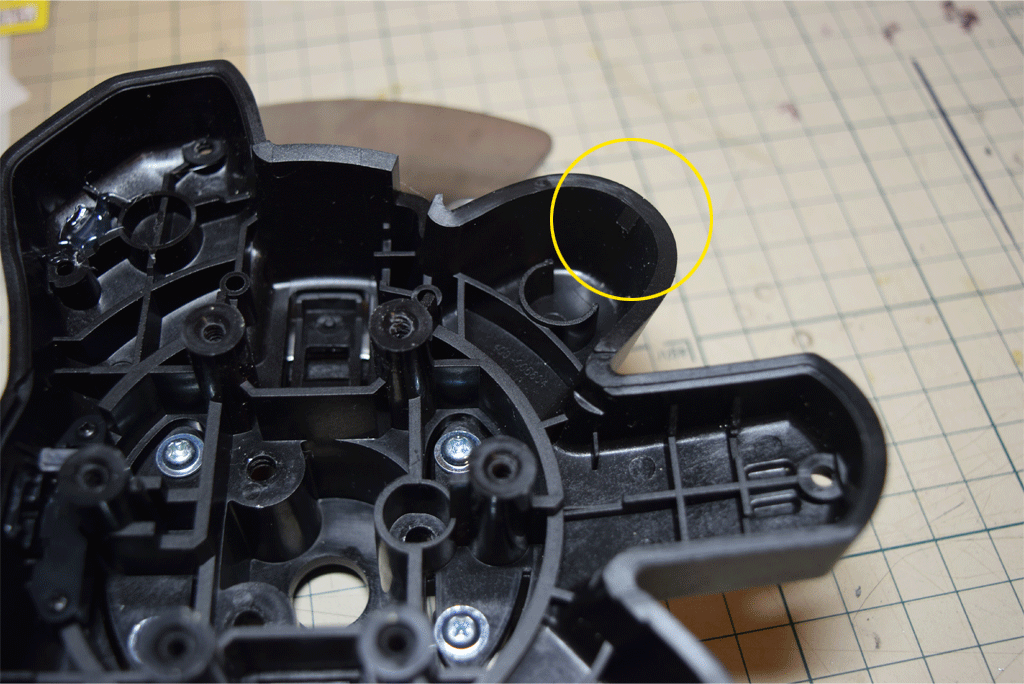

ほっと胸をなでおろす。そして、ハンドルが重い原因は、ベアリングのハウジング割れ。やはり、上手動かないから怒ってハンコンを地面に叩きつけたか手で思いっきり叩いたかしたんじゃないか。そうしないと割れない所だから。（頂いた情報によると、普通に使っていても同様の割れが発生したようです。設計強度不足なんだろうか。）結果、軸がずれて抵抗になっている。これはもう使えないかな。

さて、組み立てに入る。
