Canon ip4700 エラーコード6C10(分解編)

6C10エラー

インクヘッドを洗浄したら使えていたCanon ip4700ですが、またも6C10エラーが出てしまいました。

いきなりここに飛んでこられた方は、まずは、こちらの方法を試してください。

オレンジランプの点滅の意味はこちら。

これまでは、ヘッドの分解清掃とカウンタリセットで基本使えるようになっていましたが、また発生してしまいました。しかも、今回はもう、どうクリーニングしてもリセットしても掃除しても全然復活できません。

・・・流石に参った(=_=)

挙句の果てに、色々やってると電源を入れてから緑ランプが点灯スタンバイ状態になるまでに、緑と6C10エラーと同じくオレンジの交互点滅になるありさま・・・。流石に今回は諦めようかと思いましたが、こんなヤワなプリンターを日本企業が作っているという怒りと、こんな理不尽な理由でキャノンに儲けさせてたまるか!と言う意地( ̄皿 ̄で、なんとか直してやろうと考え直しました。結局原因はヘッドクリーニング機構の汚れ(パイプの詰まり)が原因でした。その修復方法を紹介します。

しかし!この作業はちょっと骨が折れるかもです。なので、時間の無い方は買い直した方が良いかもしれません。

]くどい様ですが、自己責任で作業をお願いします。

先ずは分解

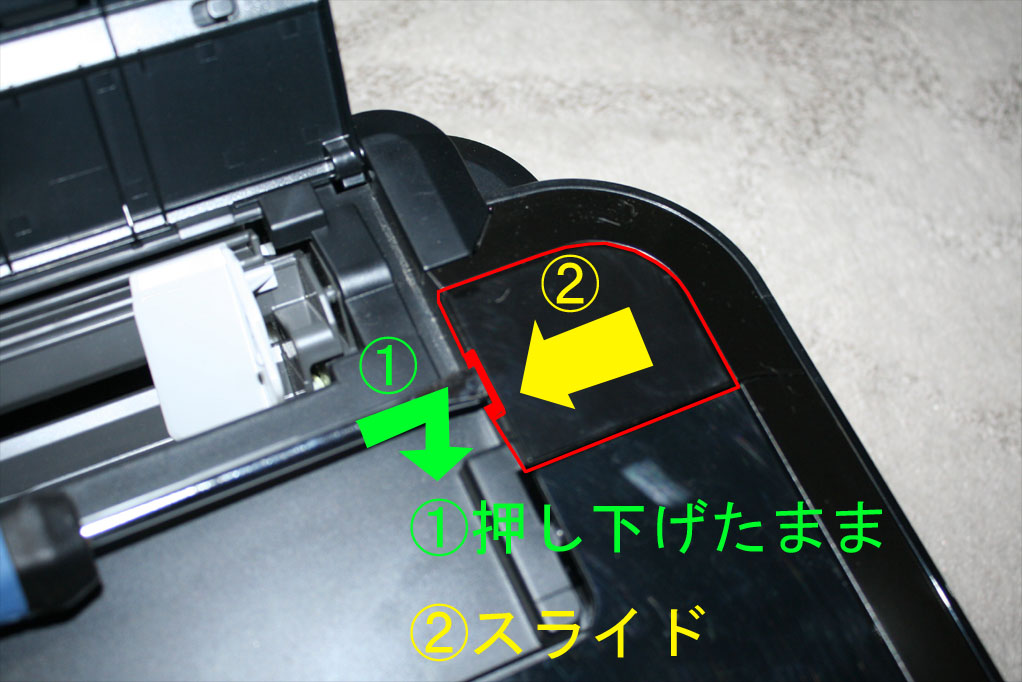

最初に手を付けるのは上部パネル奥側のコーナー部分。

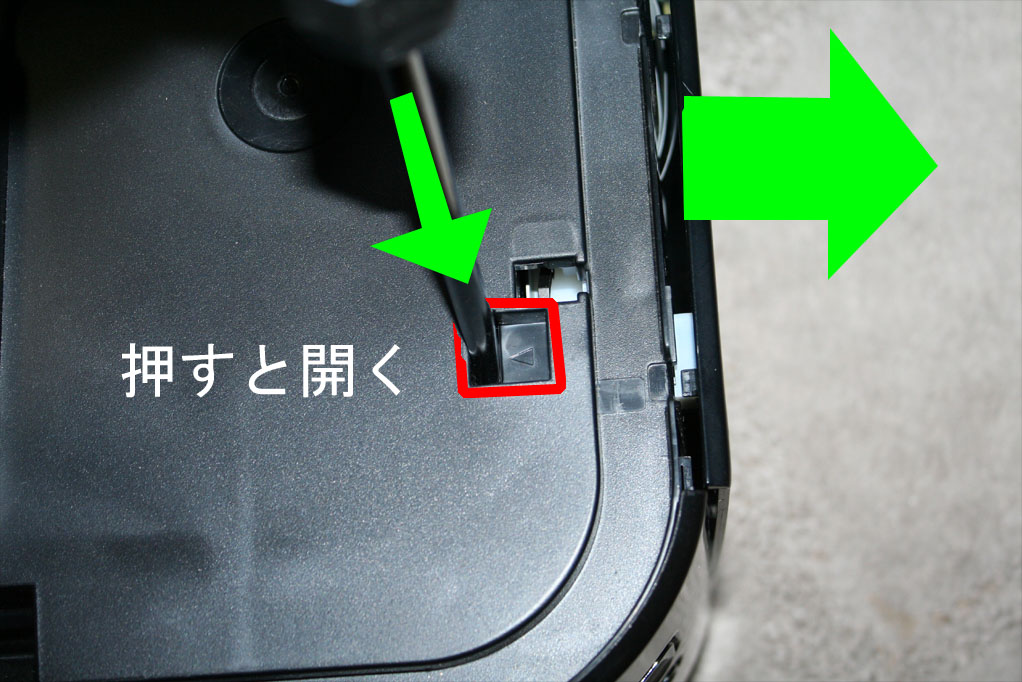

まず、給紙トレイ蓋を上げ、このコーナー部分の内側から、穴にマイナスドライバーを上に沿って入れ、引っかかりを下に押し下げる。

するとコーナー部分は内側にスライドできます。
押し下げると言うよりも、上側に沿ってマイナスドライバーを奥まで突っ込む方が取れやすいです。
※力任せやテコでパネルをスライドさせると爪が折れますのでご注意!!

両サイドパネル取り外し

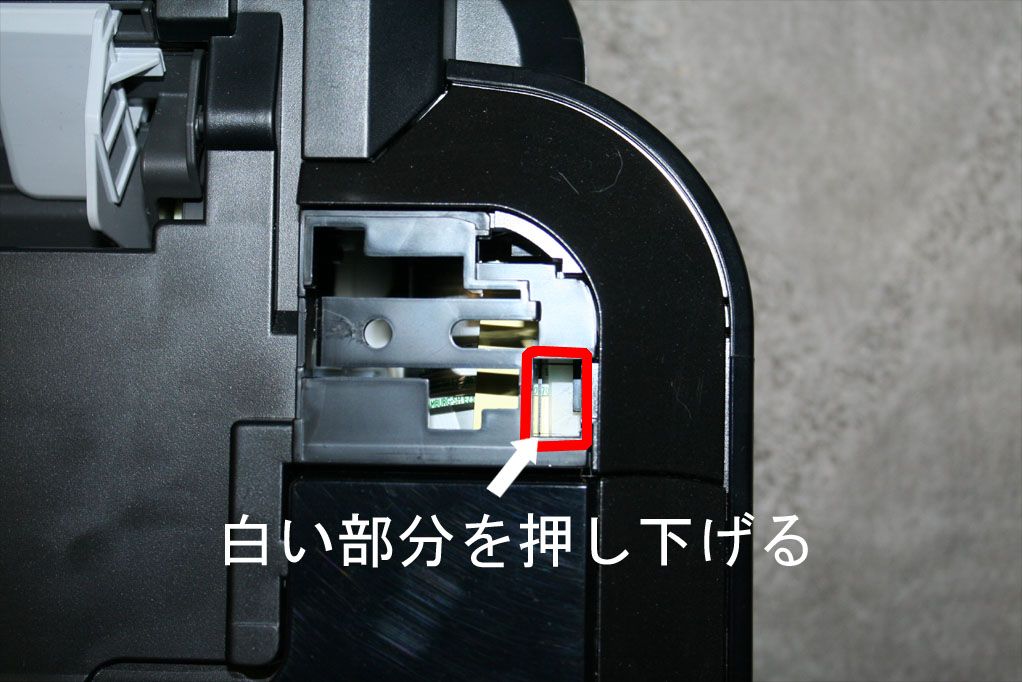

次に、コーナー部分を外した所に、四角の穴の奥(図赤枠)に白い部分があるので、そこをマイナスドライバーで押し下げると、サイドカバーが外れてきます。これを左右で2か所ずつ計4か所行います。

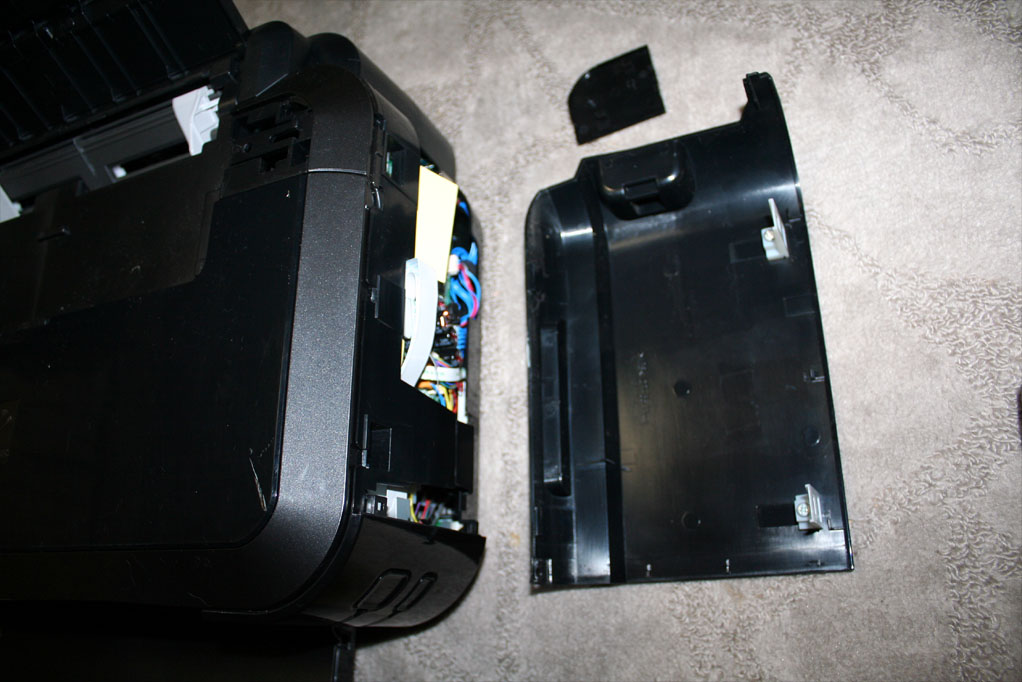

これで側面が外れます。下部分が外れない場合は、カバー全体を下にずらすようにすると外れやすいです。

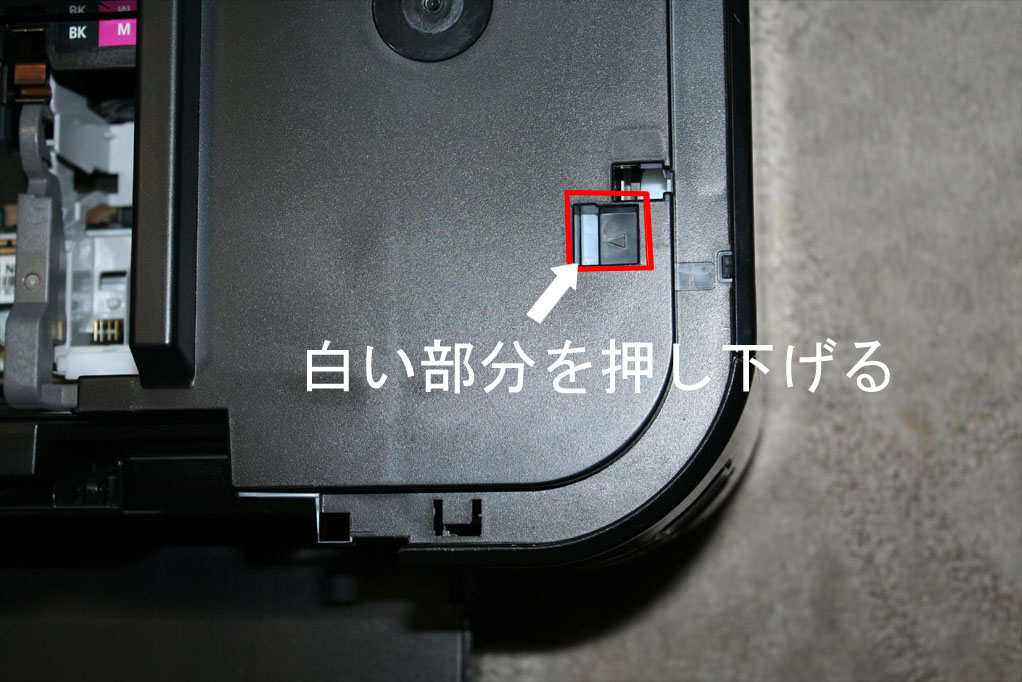

同様に左側も同様に白い部分を押しロックを外し、更にコ型の穴にマイナスドライバーを刺して、手前にゆっくり引きながらパネル上部を手前外側に引くとカバーが外れます。(※ここは癖があってなかなか外れない場合があります。折れちゃったりしたらごめんなさい。) 追記:下側に丸いロックがあるので、それをマイナスドライバーで外せば楽に外れるようです。


後ろ側が引っかかる場合は左側に少し引っ張り気味にして開いてください。

スイッチパネル

次にスイッチパネルを外します。

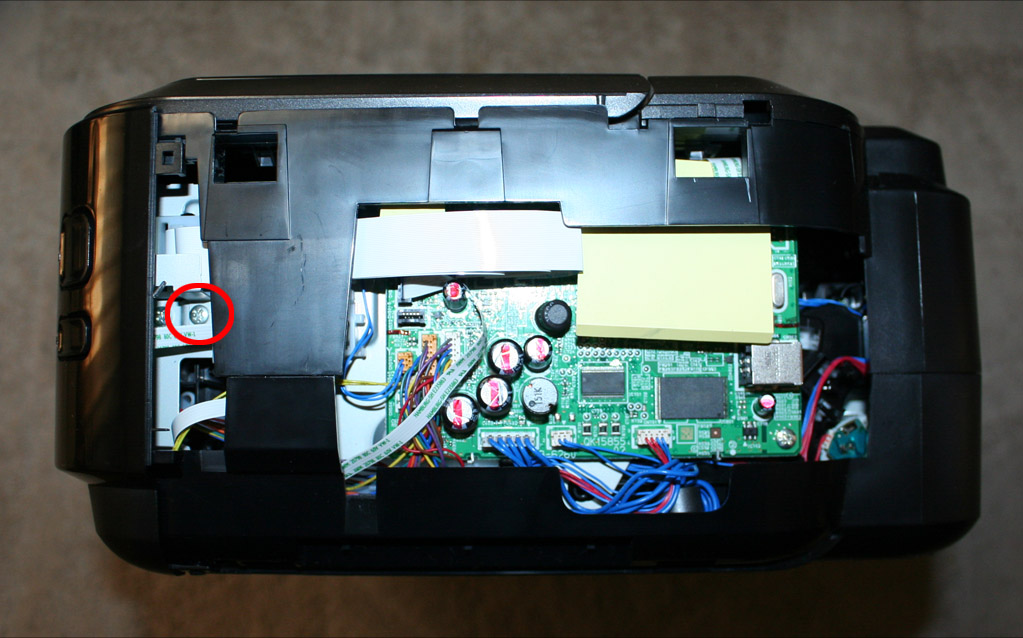

右側側面のネジひとつ(2つ並んでいる右側)を外します。


左側と同じように、右側にあるコの字の穴にマイナスドライバーを刺し、手前にゆっくりテコの要領で引きながら、スイッチパネル上部を手前外側に引くと外れます。(※左側と同じく、癖があってなかなか外れない場合があります。)

勝手に外れる場合もありますが、パネル右側上下の爪を外し、本体正面から見て右下側へスライドさせるように外します。

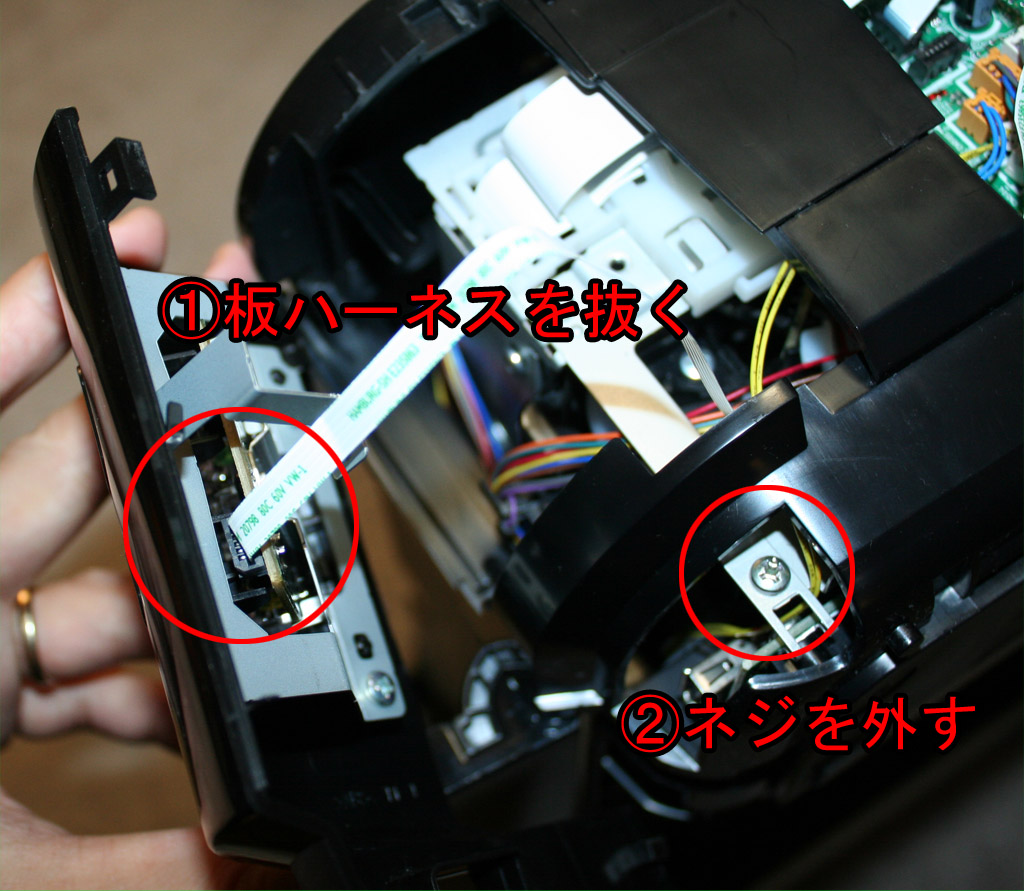

外れたら、本体と繋がっている板ハーネス(フラットケーブル)を抜きます。続いて、本体を外す為に前もって②のネジを外しておきます。

上蓋分離

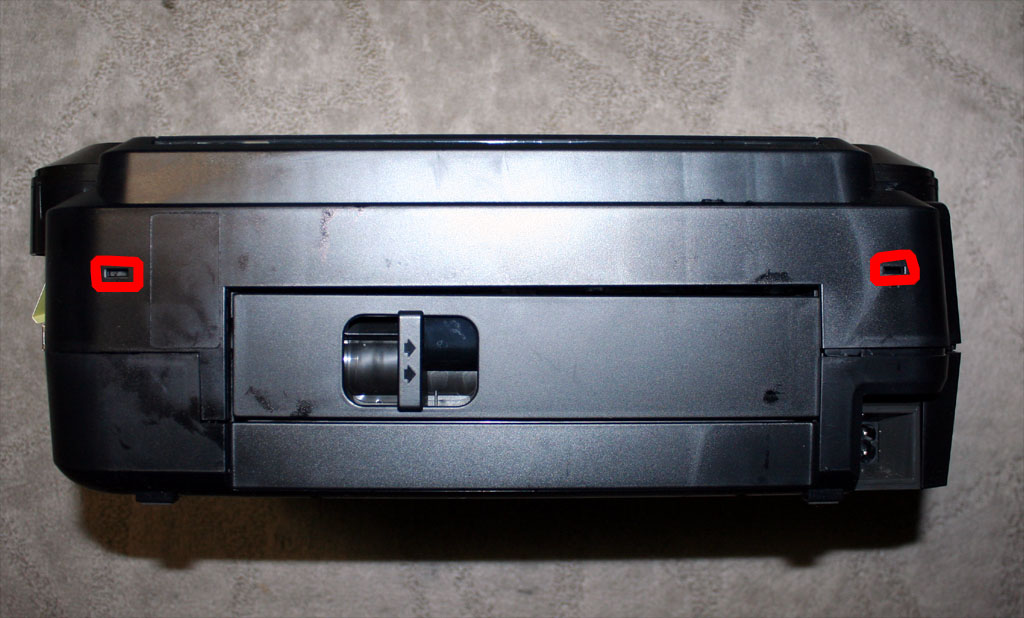

次に背面の穴にマイナスドライバーを入れると上部分が外れます。

開いた状態で閉じてしまわないように新聞等を挟みます。

次に全面のスイッチパネルの右横に同じような穴がありますので、同様にドライバーをさしてロックを解きます。
左側にはツメがありますので、押して引っかかりを解きます。

これで上ぶた、スイッチパネル、側面パネルが外れます。

上下メカ分離準備

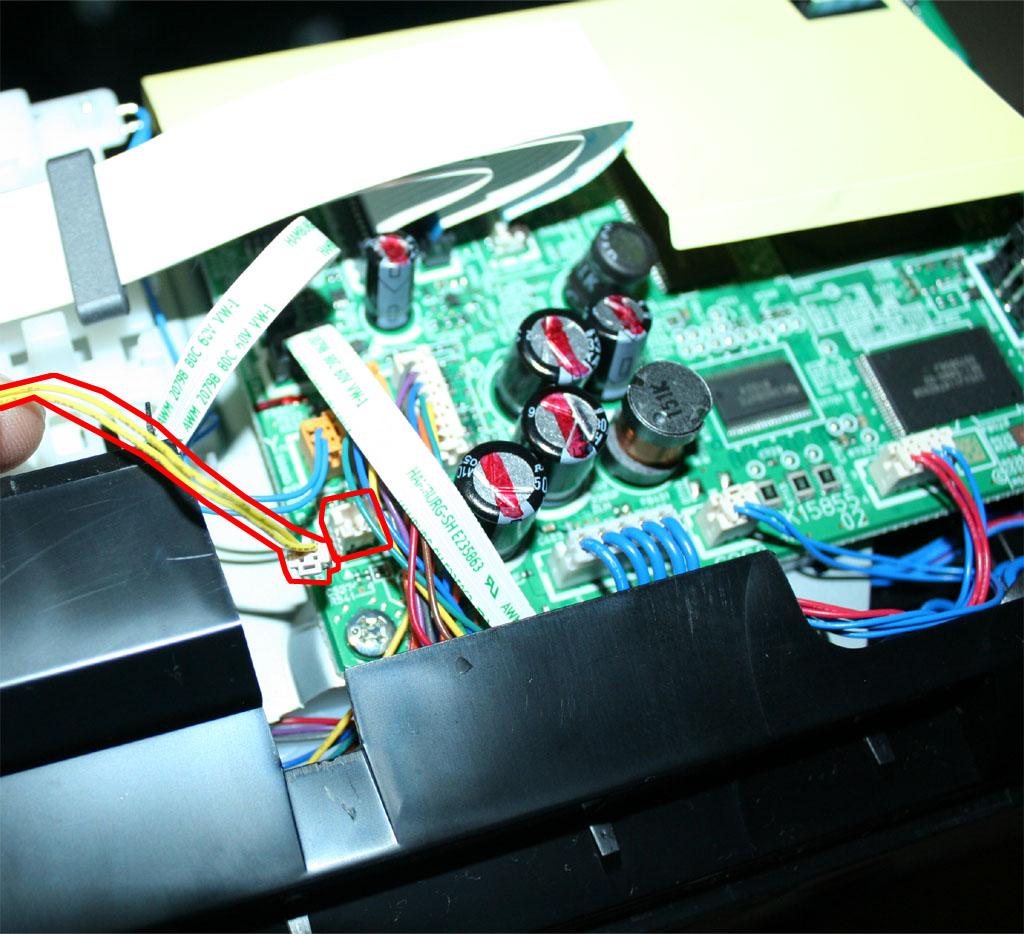

次に、基盤から出ているハーネスを3か所を外します。

次に印刷メカ部分と下側パネルの分離を行います。

上下メカ分離

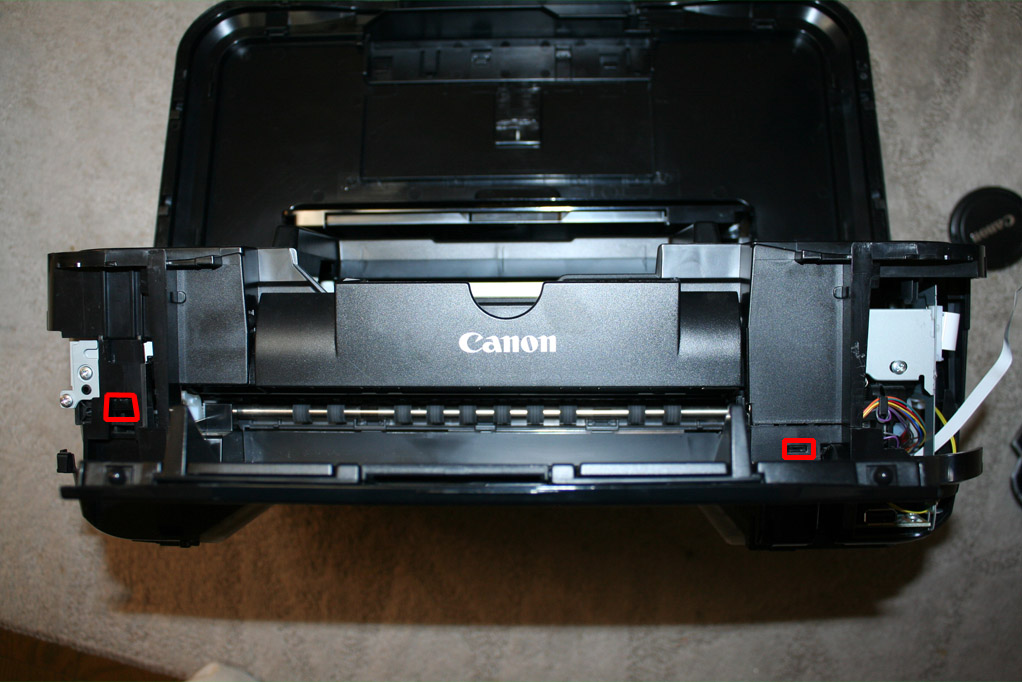

上から見て赤丸部分の6つのネジを外します。

下部の奥まっている所にありますので、良く見てください。
また、マグネットの機能があるタイプのドライバーだとネジを取りやすいです。
(追記:強力磁石機能の付いたロングタイプのドライバーをお勧めします。付けるとき少し苦労します。)

全て外すとメカ部分と下側パネルが分離されます。

以上で分離作業は終了です。

原因究明

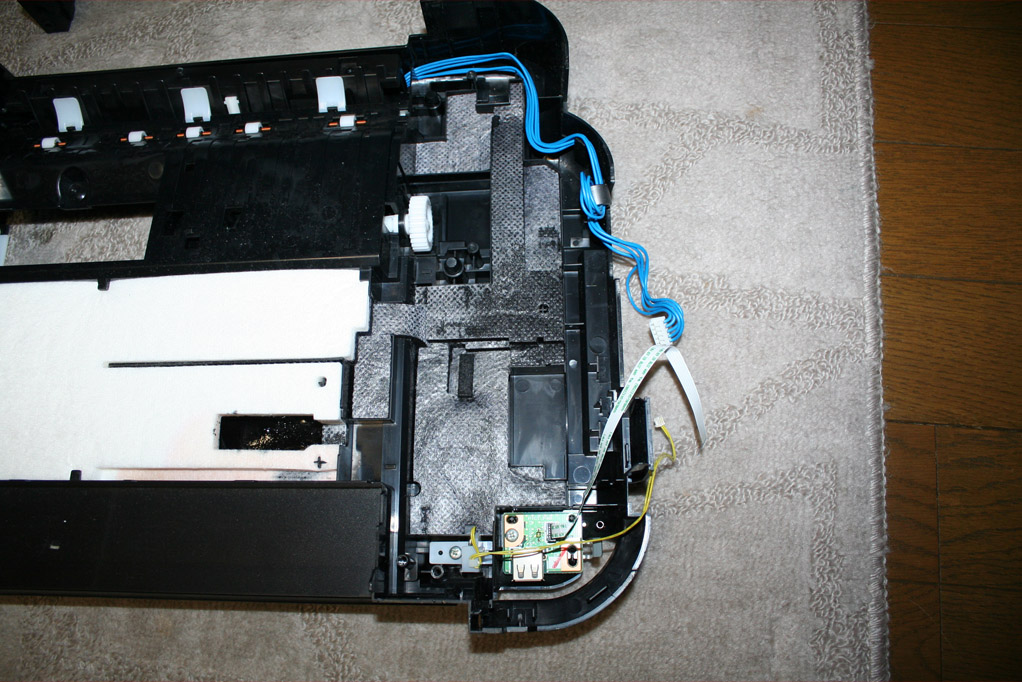

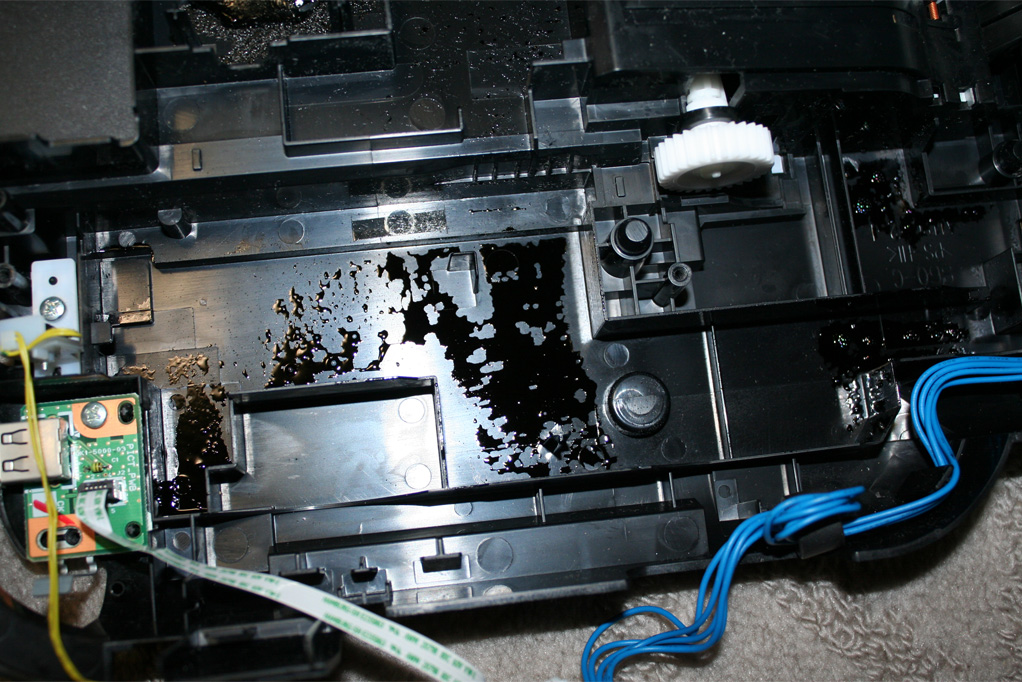

さて、気になる廃インクタンク部分ですが、このように右側部分は真っ黒状態です。しかし、左側は全くと言っていいほど浸みがありませんね。

因みに、手にインクが付くとお風呂に入って洗ってもなかなか取れないぐらい強力なので、こういう手袋をして作業されることをお勧めします。

吸収体を全てはずしてみました。

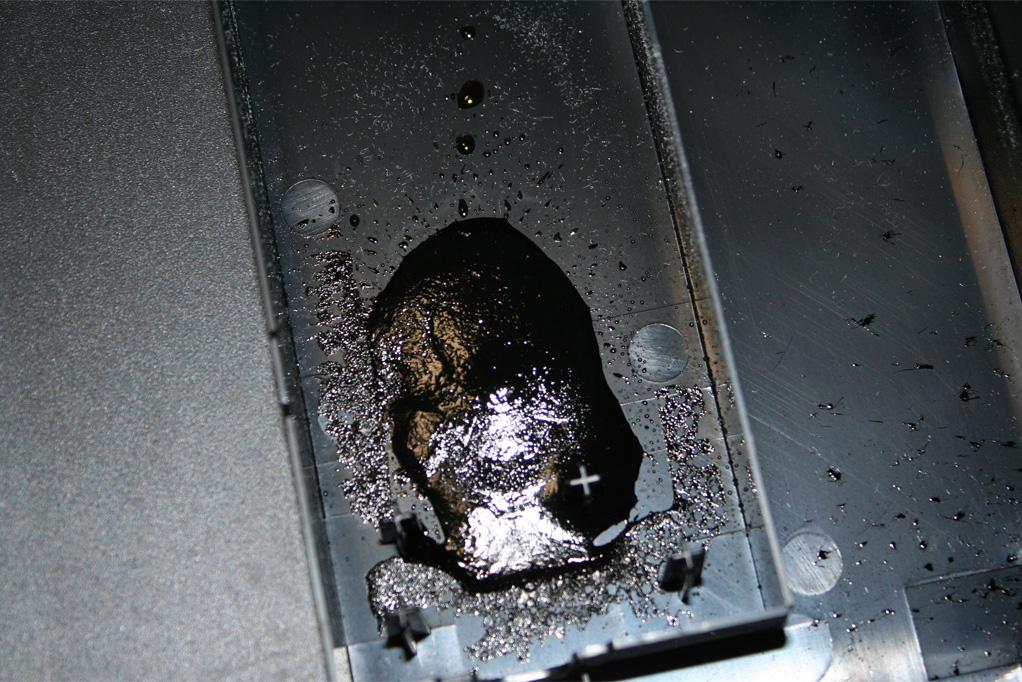

外し終わると、なにやら液ダマリがあります。

なにこれ?

んー?インクにしてはドロドロです。

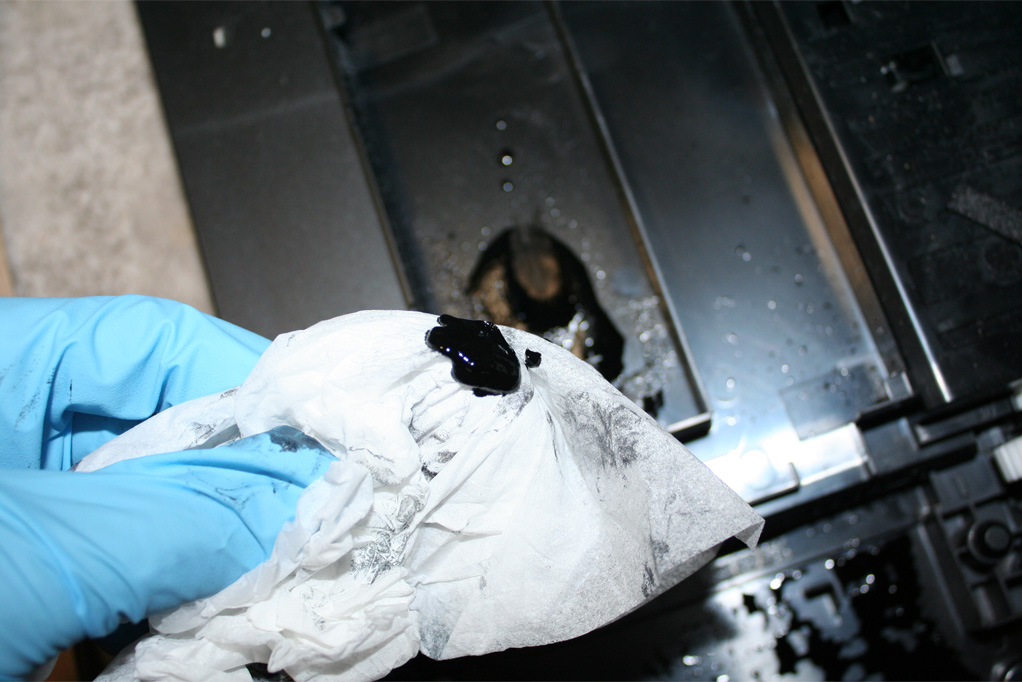

拭いてみると、こんな感じ。恐らく廃インクなんだろうけど・・・?インクのヘドロ化と言う奴でしょうか。それにしても、これだけ無駄になっているという事なんだが、何の為に高価なインクを買わされていのかと疑問に思う。

※頂いたコメント情報によりますと、このインクはドライヤーで暖めると溶けるそうです。周辺部品へ熱の影響を考慮する必要はありますが、下部から熱したり各部を暖めたらインクが溶けだして改善するかもしれませんね。

右側はサラサラした真っ黒の液体が付着していますね。これはインクと一目でわかりますが、この違いはなんだろう。

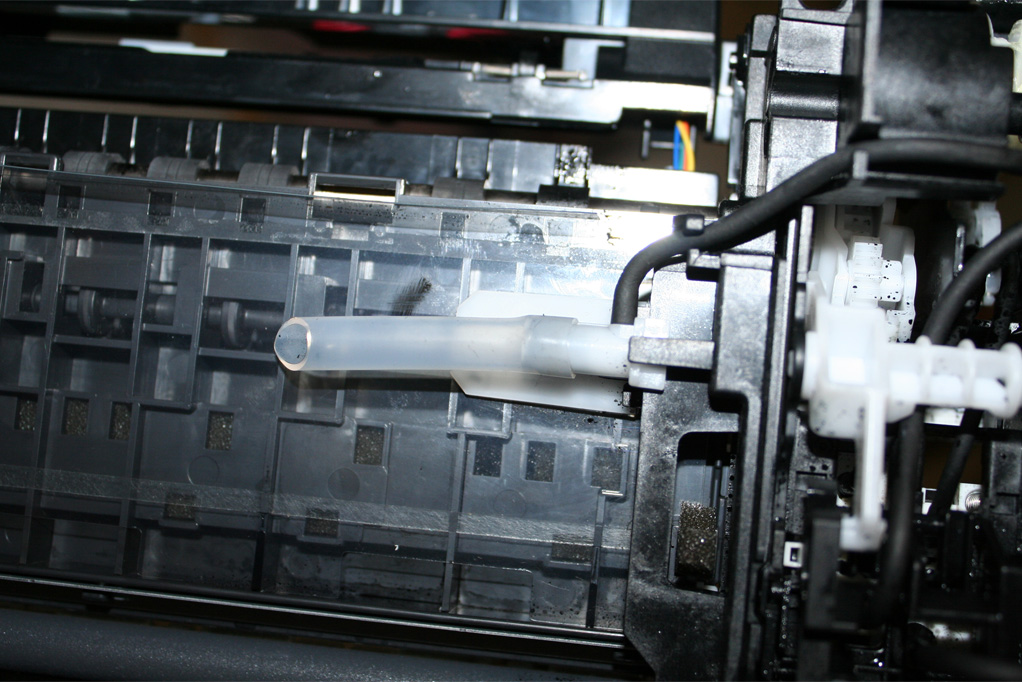

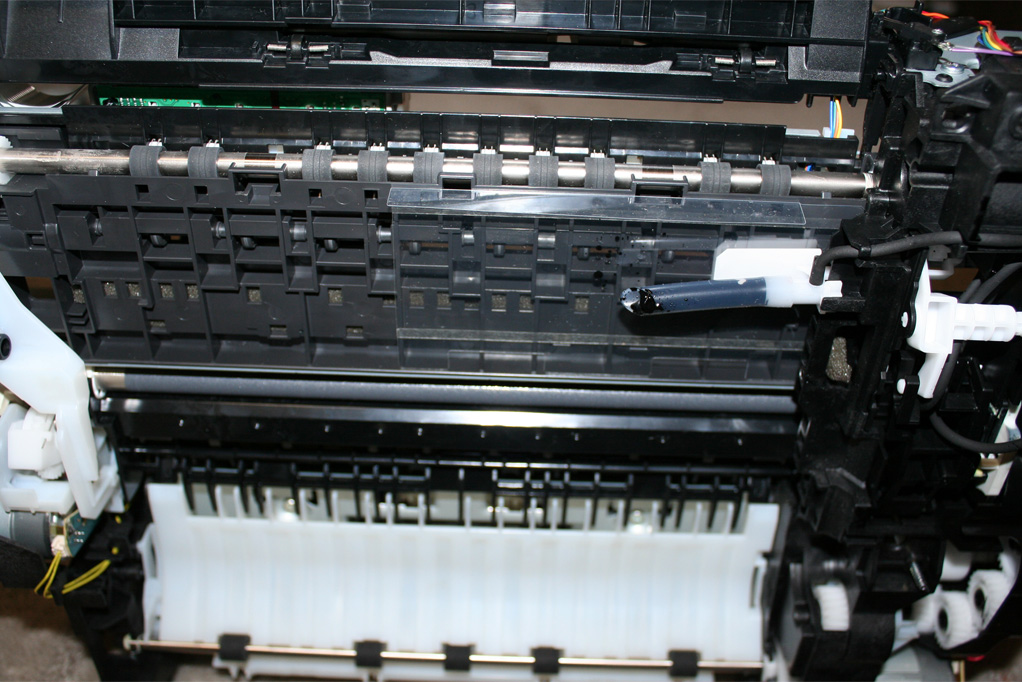

メカ部下側を見てみると、丁度液ダマリの上側に同じような液体が詰まったチューブがありました。

拡大するとこんな感じ。

どうやらここから流れてきているようです。
このホースは、ヘッドをクリーニングした時に吸い取ったインクを排出するパイプです。なぜか粘度が非常に高くなっており、この粘度が詰まりの原因のようです。

・・・なんでインクタンクを手動で廃棄できるようなシステムにしないのですかね?

インク吸着体

さて先ずは、インク吸着体を洗って乾かします。
洗ってもこんなぐらいにしかなりません。

チューブ

先ほどのチューブを取り外すと、固まったインクが詰まっているのが分かります。

ヘッド部に付着している半乾き状態のインクを吸い集めるからなのでしょうか。

キャノンタイマーの正体?

さて、本題の故障の原因は、プリンター起動時のヘッドクリーニング動作事に、クリーナーとバキュームポンプが動作するのですが、そこの動作が硬くなると動作不良となりエラーが発生するようです。これが、ヘッドインク詰まり以外で発生する「6C10エラー」のようです。これが、キャノンタイマーの姿と言っても良いかもしれません(^^;

実は同型を数台分解しましたが、すべて同じ状態になっていましたので、廃インクの粘度予想ミスだと思います。

インクヘッドクリーニング機構動作

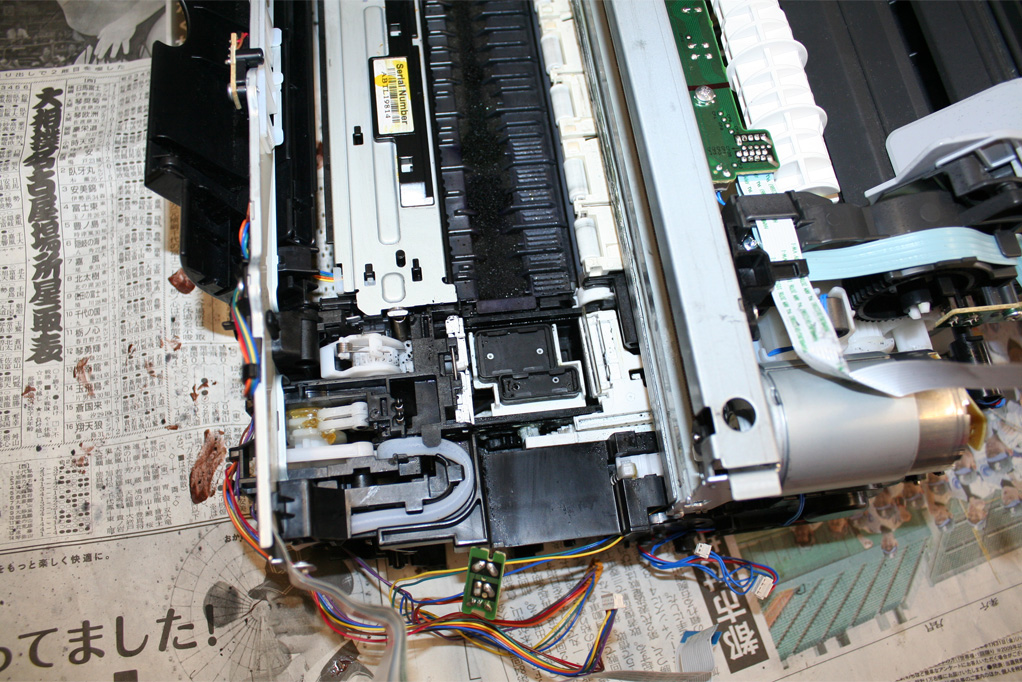

真ん中に見えるのがインク吸着バキューム部分、その横の白い部分がヘッドクリーニング部分。
本来は、ここに次のクリーナーが付いていますが、時系列の関係で取り外しています。ご勘弁。

まず、バキューム部分がせり上がり、ヘッドに密着。

この時点でポンプにより吸い出していると思われます。

次に再度元の位置に下がり、クリーナーが右から左へ(本体の奥から手前)に移動します。

これが、クリーニングの一連の動作のようです。

関連動作

それに合わせて、ポンプも回転します。

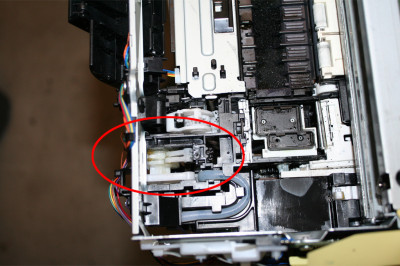

奥にチューブが見えるのが判りますでしょうか?このクリーナーとポンプが動かなくなっているのがそもそもの原因です。
起動時のクリーニング時にこの機構にモーターとギアが連結され動こうとするのですが、何故か動きません。手でギアを回してみますが、手の力でも回りません。
恐らく、ポンプ部分が詰まっているのだと思われるので分解してみます。

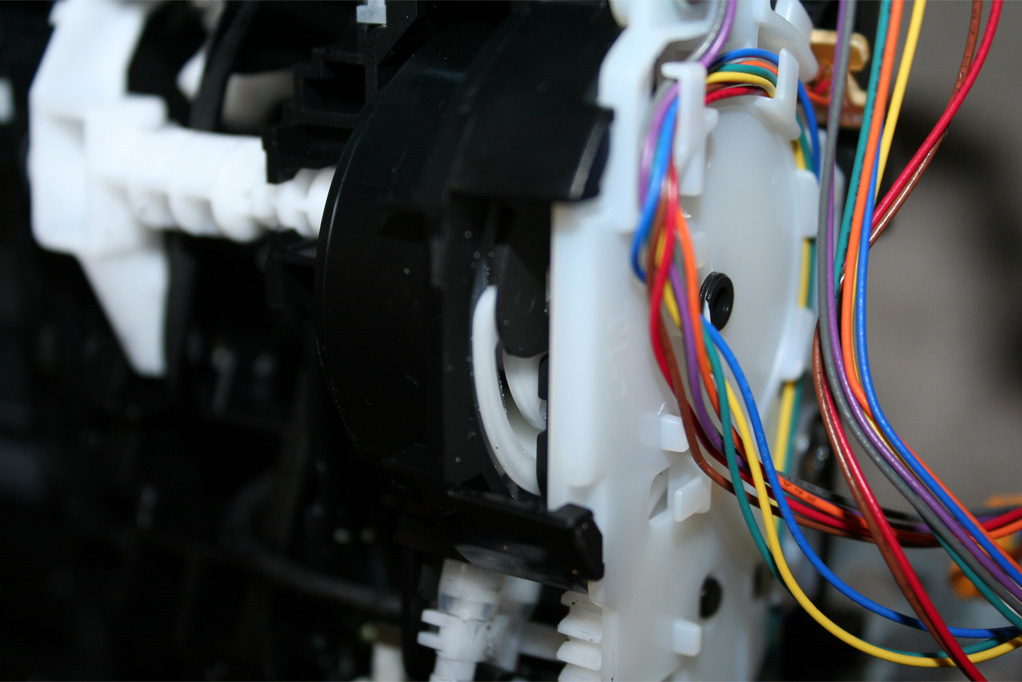

2本のネジを外し、ポンプのギア固定パネルを外すとギアが現れます。

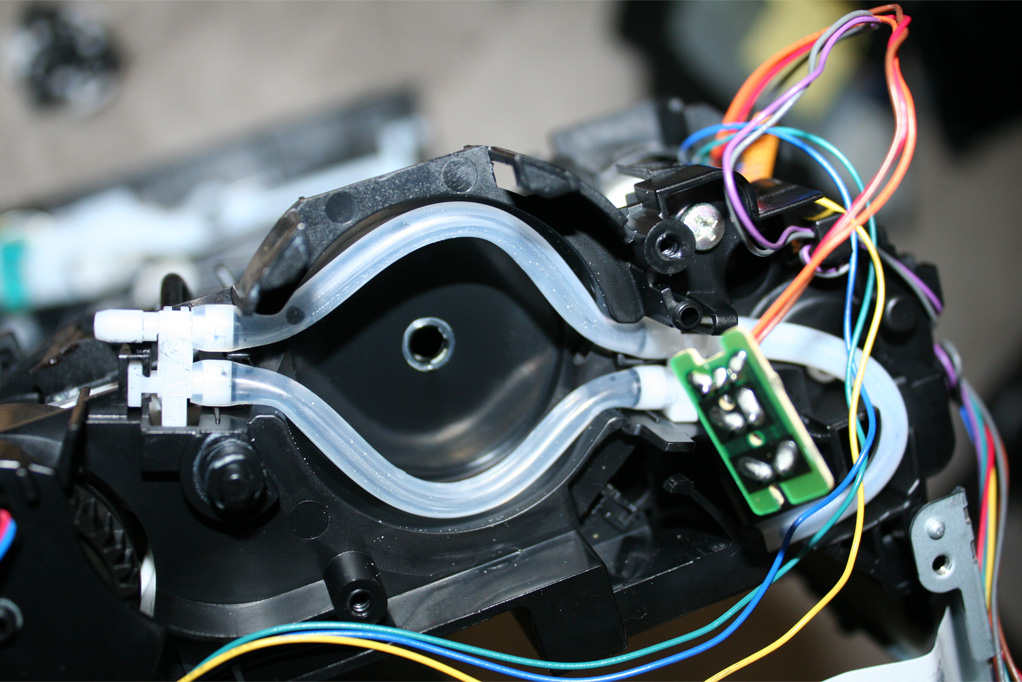

更にギアとポンプ部分を外すと、チューブが現れます。

回転体を撮るのをわすれたのですが、このチューブの間に回転体が入ります。
テレビの手術シーンとかで血液を送る機械を見たことがあるかと思いますが、それと同じ理論で動作します。要はチューブを絞り送り出す感じですね。今回ここはインクは詰まっていませんでしが、少し動きが渋くなっていたので、シリコンオイルを散布してみました。

次に、吸い取る部分に繋がっている黒いチューブです。これは結構細いです。

写真真ん中にインク吸着部分がありますが、その中に2つずつ穴があるのがわかりますでしょうか?ここの裏にそれぞれチューブが刺さっています。
そこから脱脂洗浄剤(ブレーキクリーナー)をぶちこんでやると、右上だけが詰まったようになっていて、チューブが破裂音と共に外れてしまいました。

外れたチューブからブレーキクリーナーを流し込みますが、カム機構によって開閉する弁があるようで、ギアを回して噴射していると先でブレーキクリーナーが噴射されるようになりました。恐らくここが詰まっていたのではないかと思います。

チューブを元に戻す

つまりが取れた所で繋ぎ直します。

更にヘッドクリーナー部分の摺動回路に対してグリスアップを行う事で、手で回らなかったギアがスムーズに回るようになりました。

また、カム機構も動きが渋くなっている場合がありますので、その場合はグリスアップして動きをスムーズにしてください。

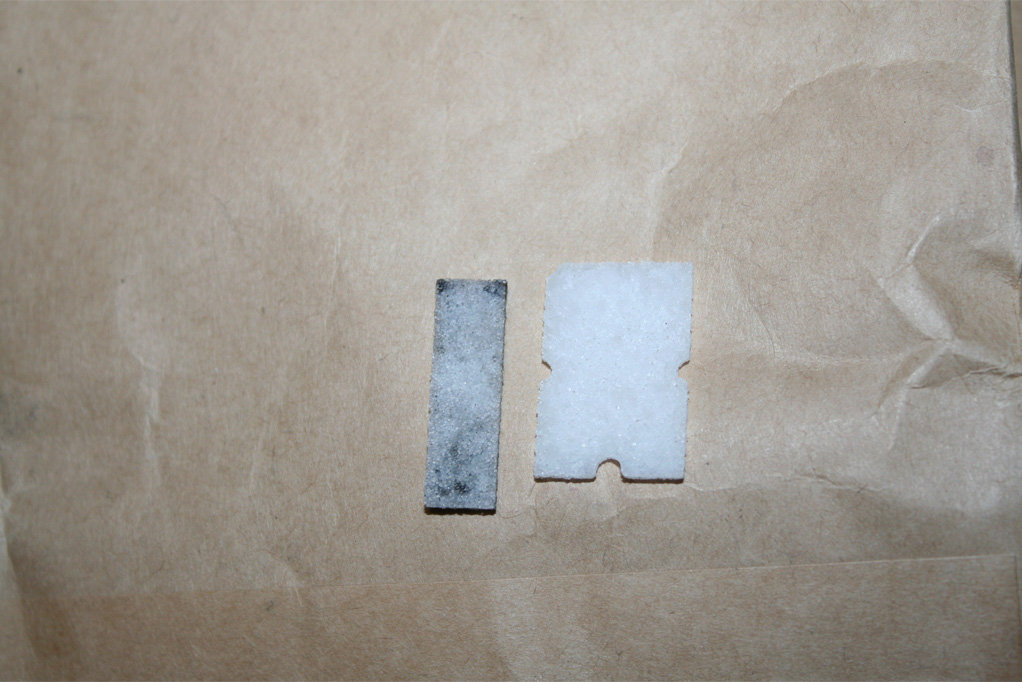

最後に、クリーナー部分を洗浄(スポンジのように見えますが、軽石のような質感です)

洗浄したクリーナーを元の場所へ戻して完了。

以上の洗浄とグリスアップを行って動作がスムーズになるのを確認してから、インク吸収体を廃インクタンクにセットし、再度逆の手順でケースをはめていきます。

ケースの組み立て

嵌めるのはとっても簡単
(↑ 訂正。 ネジのないパネルは簡単ですが、印刷メカ部分と下側パネルを結合するビスは奥まっていて、且つハーネス類が邪魔をするので、少し難しい場合があります。左手前のビスはCDトレイを格納した状態にすれば、隙間が広くなって作業しやすくなます。また、強力な磁石のついたロングタイプのドライバーがあれば楽かもしれません。ビスキャッチドライバーでは少し隙間が足らないかな・・・)

組み立てが終わり、パソコンに繋いで電源を入れると、電源ランプが点灯したスタンバイ状態になりました。
以前はこの状態すらなりませんでした。

印刷テスト

一度、軽度クリーニングを行い、テストプリントすると見事に印刷できるようになりました。

用紙を吸い込む音がした時は、我ながらちょっと感動してしまいました(*^^*

これで、物理的に何かが壊れるまで使えるかな?

考察

日本は世界に誇るモノづくりをしてきたと思います。しかし今見渡せば利益や価格競争だけを追求したモノづくりで、車も、携帯も、パソコンも、プリンタも・・・なにもかも使い捨てのこの時代。これじゃやっぱり駄目なんじゃないでしょうかネ。資源を大切にするという事は、メーカーが一番推し進めていかないといけないではないかとつくづく感じます。

追記:2013年11月10日

暫くして印刷かけたらまたエラーが出てしまいました。うーん・・・。根本的になにか他に詰まっている所があるようです。もう少し弄って、原因を探ってみます。

追記:2013年11月26日

結果から言いますと、印刷できるようになりました。みなさんから頂いたコメントからヒントを得たのですが、私も同じようにスイッチを入れてヘッドが落ち着くまでの動作で、ヘッドがクリーナーにぶち当たる事が多々ありました。なるほど、じゃぁ、ヘッドを制御するセンサーがどこかにあるはずだよなぁ、とよく観察してみたら、ヘッドが読み取るのであろう縦筋格子&丸マークの透明の帯があり、そこが汚れている事に気が付きました。

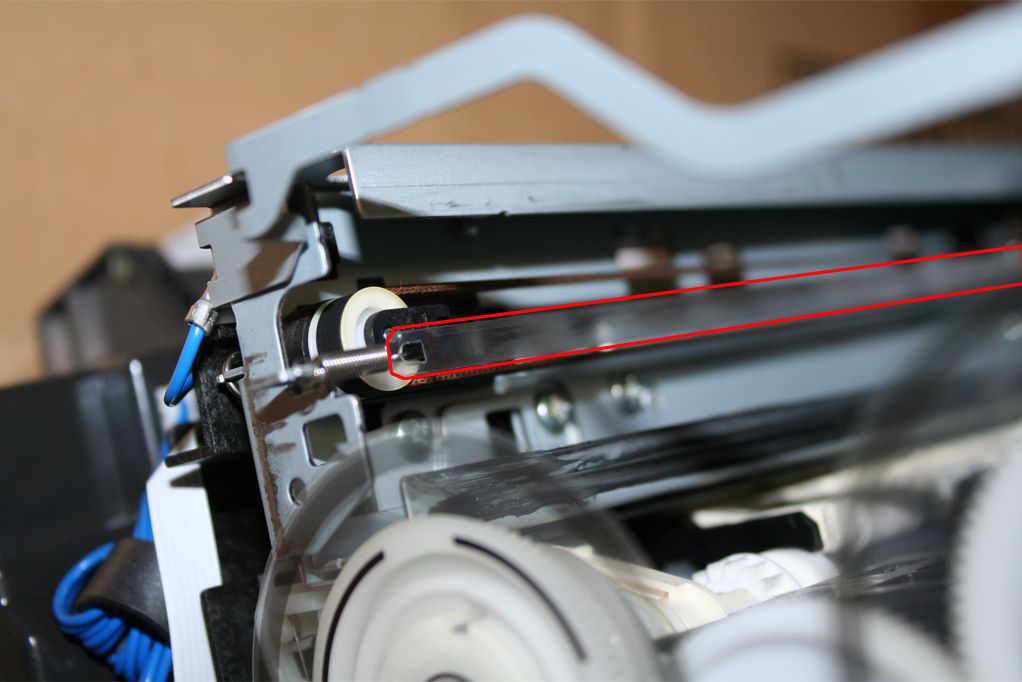

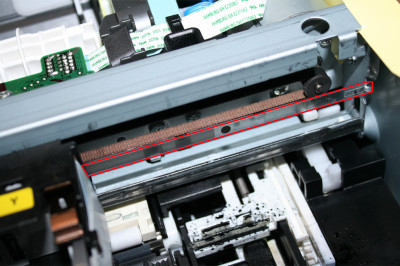

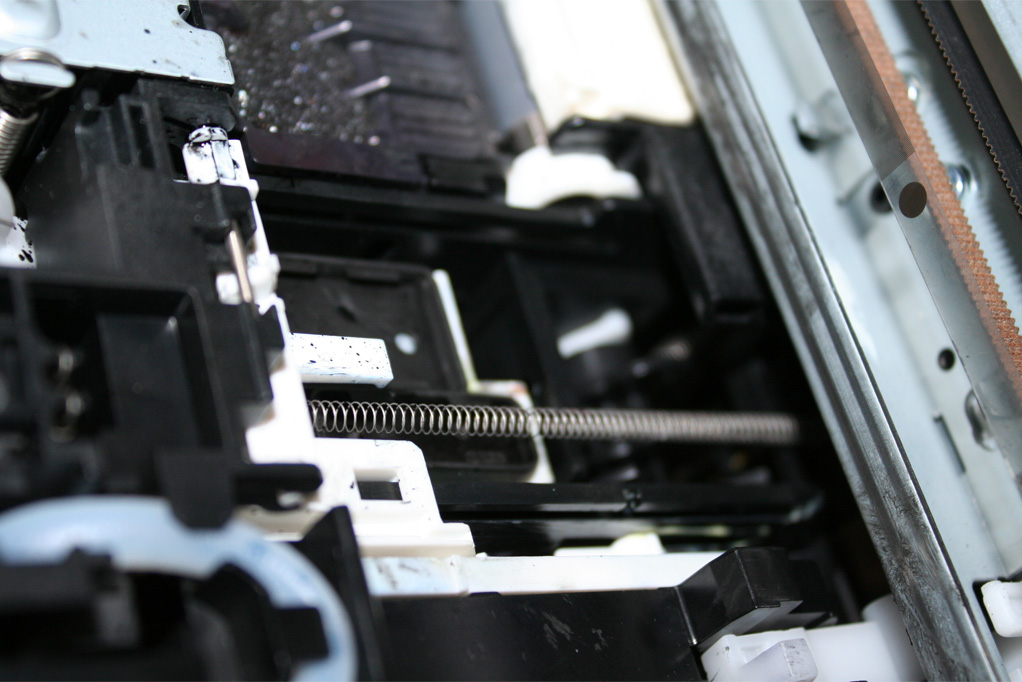

この帯には細かな縦筋が入っていて、これをヘッドに付いているセンサーが読み取って自分の位置を判断していると思われる。そして、ヘッドホームポジション付近に大きな「●」印があり、この印でヘッドがホームポジションに来たと判断するのだと思う。その帯がインクで汚れていたので清掃。・・・・が、これブレーキクリーナーでも落ちません。あまりきつくすると、縦筋格子印刷まできえてしまいそうなので強く洗浄出来ない。まぁ、幾分綺麗になった感じがあるのでとりあえず、次の作業へ。

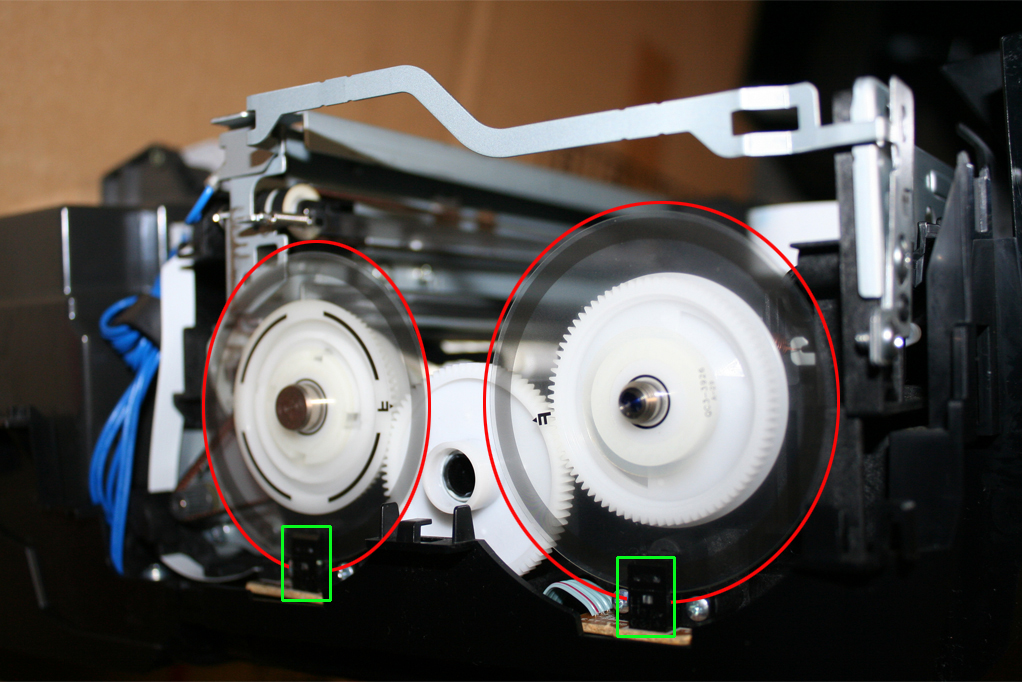

ヘッドの他に、用紙送り出し機能のセンサーが2か所ある。

ヘッドと同じように回転位置を判断するのだと思われる透明の円盤。ここも綺麗に掃除。センサーは間に埃が溜まっていないかチェックしてエアブローする。そして真ん中のギアシャフト部分に潤滑剤を少量散布してやった。
あとやった事は、ヘッドクリーナー辺りのメカ摺動部分に上から軽くブレーキクリーナーを散布&掃除した位です。
この状態でクリーニングも行わずにテスト印刷すると見事に印刷できました(^^
でもまぁ、これがまた時間が経ってまた印刷できないと意味がないので、もう少し様子をみてみます。

追記:2013年12月10日

今月の携帯利用明細書も無事印刷できました。
センサーの掃除をしてからすごく調子良いように思います。
これで年賀状も印刷できるかな~(^^

追記:2013年12月23日

無事、来年の年賀状も綺麗に印刷できましたヽ(*´v`*)ノ
来年も皆様にとって良い年になりますように(^^

追記:2014年12月31日

また違う原因で壊れました。
今回は時間が無いので諦めました。
詳細はこちら

皆様、色々コメント等頂き、ありがとうございました。
来年もどうぞこのブログ共々よろしくお願いしますm(__)m
